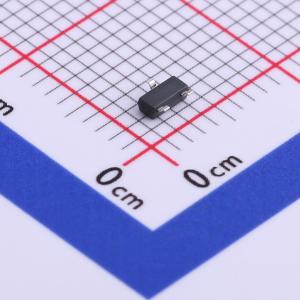

SDT23C24L02

双向ESD 24V截止

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SDT23C24L02 组件旨在保护敏感电子设备，避免其因静电放电（ESD）和其他电压引起的瞬态事件而损坏或出现闩锁效应。该组件专为电路板空间有限的应用而设计，可保护多达两条线路。它是双向器件，可用于信号极性高于地电位的线路。瞬态电压抑制（TVS）二极管是专门用于瞬态抑制的固态器件，其特点是具有大截面积结，可传导高瞬态电流。它具备电路板级保护所需的理想特性，包括快速响应时间、低钳位电压且不会出现器件性能退化。该器件可用于满足 IEC61000 - 4 - 2 标准 4 级的抗扰度要求。SOT - 23 封装尺寸使其非常适合用于便携式电子设备，如 RS - 422 输入/输出、RS - 232 输入/输出、笔记本电脑和服务器等。
品牌名称: Brightking(君耀电子)
商品型号: SDT23C24L02
商品编号: C523186
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.019克(g)

商品参数

商品概述

SDT23C24L02 组件旨在保护敏感电子设备免受因静电放电（ESD）和其他电压引起的瞬态事件造成的损坏或闩锁效应。它专为电路板空间有限的应用而设计。该器件可保护多达两条线路。它是双向器件，可用于信号极性高于地电位的线路。瞬态电压抑制（TVS）二极管是专门为瞬态抑制设计的固态器件。其特点是具有大截面积的结，可传导高瞬态电流。它具备电路板级保护所需的理想特性，包括快速响应时间、低钳位电压且不会出现器件性能退化。该器件可用于满足 IEC61000 - 4 - 2 标准 4 级的抗扰度要求。SOT - 23 封装尺寸使其非常适合用于便携式电子设备，如 RS - 422 输入/输出、RS - 232 输入/输出、笔记本电脑和服务器。

商品特性

符合 IEC61000 - 4 - 2 标准，15KV 空气放电、8KV 接触放电的 ESD 防护
SOT - 23 表面贴装封装
保护两条双向输入/输出线路
在 8/20 μs 波形下峰值功率耗散为 350W
工作电压：24V
低泄漏电流
低工作电压和钳位电压
固态硅雪崩技术
无铅/符合 RoHS 标准
阻燃等级 UL 94V - 0
符合 J - STD - 020 标准的 1 级潮湿敏感度等级

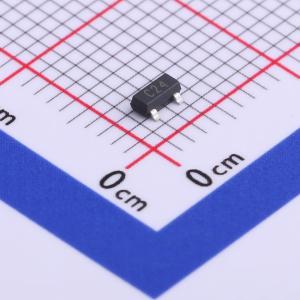

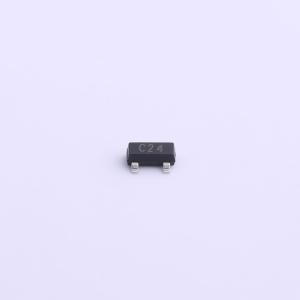

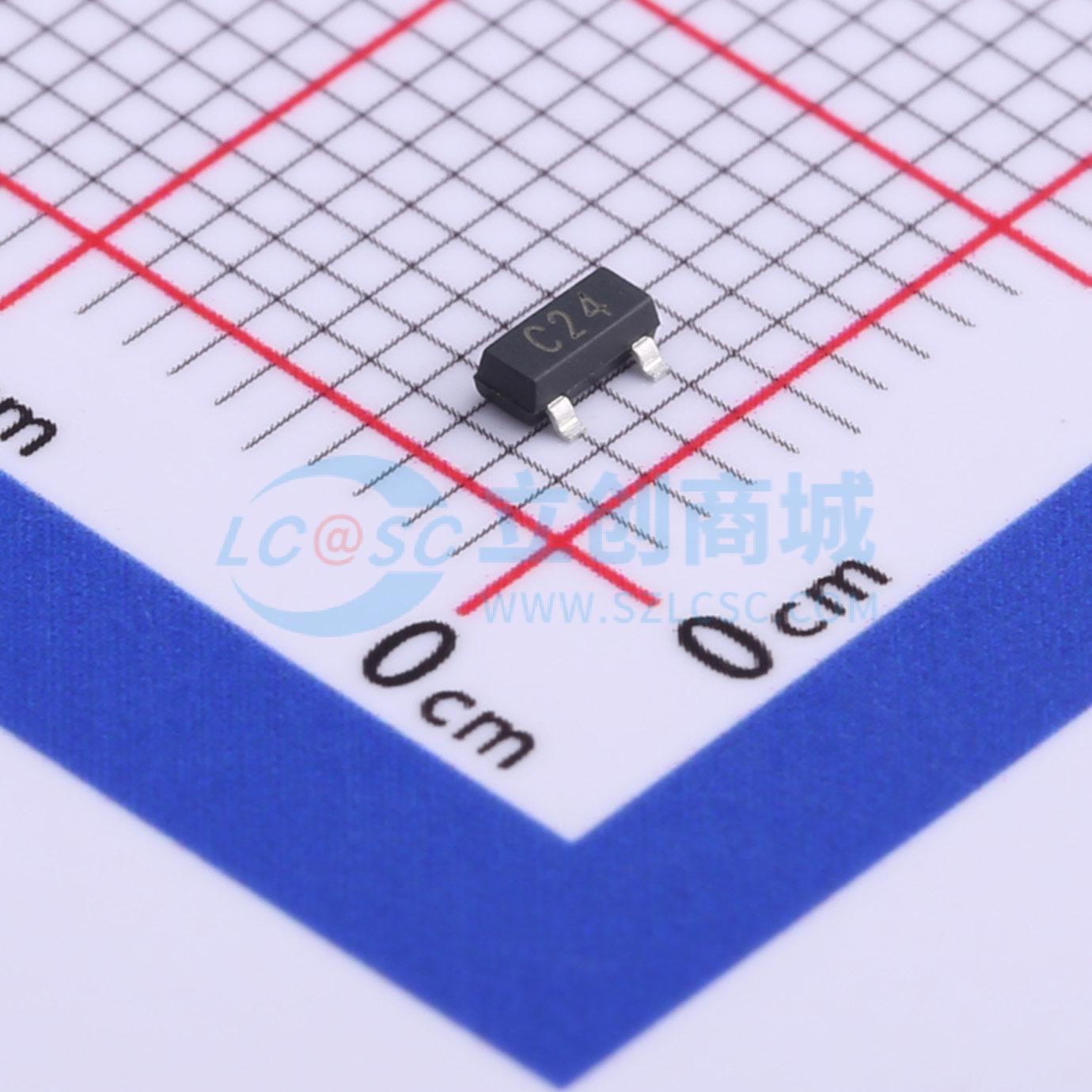

标记：C24

应用领域

RS - 232 和 RS - 422 数据线
基于微处理器的设备
局域网/广域网设备
台式电脑和服务器
笔记本电脑、便携式电脑和平板电脑
机顶盒
外围设备
串行和并行端口

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	24V
	钳位电压	52V
	峰值脉冲功率(Ppp)	350W@8/20us
	击穿电压	26.7V

	属性	参数值
	反向电流(Ir)	1uA
	通道数	双路
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	40pF
