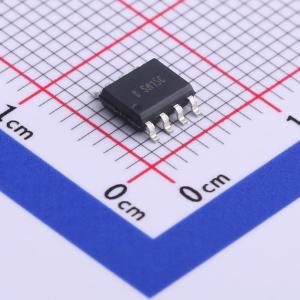

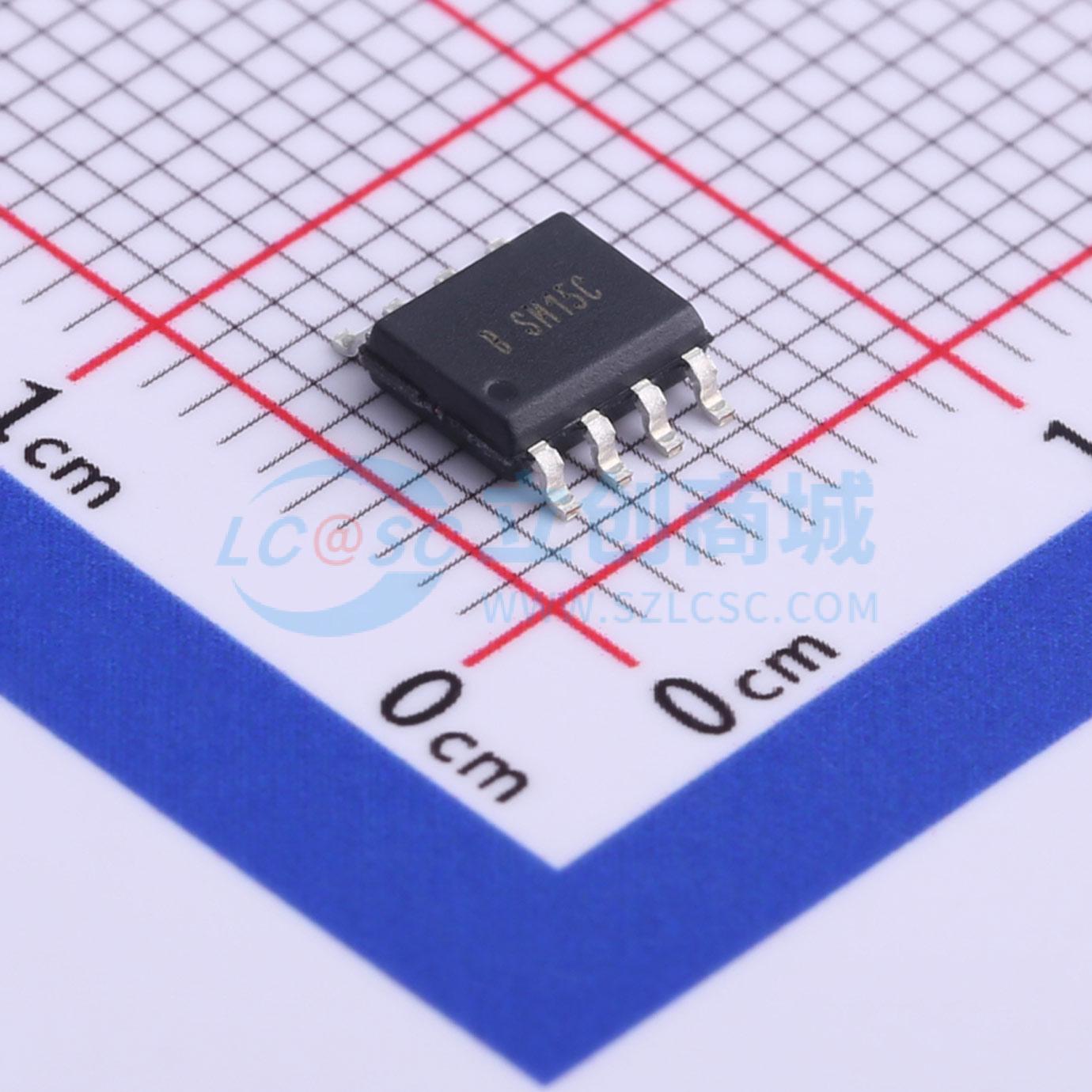

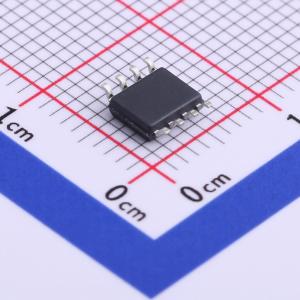

温馨提醒：图片仅供参考，商品以实物为准
SES08C15L04
双向ESD 15V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SES08C15L04旨在为敏感电子设备提供双向保护，防止其因静电放电（ESD）、雷击和其他电压瞬变事件而损坏或发生闩锁。每个器件可保护四条数据或I/O线。它用于满足IEC61000 4级（15KV空气放电、8KV接触放电）的抗扰度要求。
- 品牌名称
- Brightking(君耀电子)
- 商品型号
- SES08C15L04
- 商品编号
- C523188
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.105克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 30V | |
| 峰值脉冲功率(Ppp) | 500W@8/20us | |
| 击穿电压 | 16.7V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 四路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 80pF |
商品概述
SES08C15L04旨在为敏感电子设备提供双向保护，防止其因静电放电（ESD）、雷击和其他电压瞬变事件而损坏或发生闩锁。每个器件可保护四条数据或I/O线。它用于满足IEC61000 4级（15KV空气放电、8KV接触放电）的抗扰度要求。
商品特性
- 符合IEC61000-4-2标准，30KV空气放电、30KV接触放电
- SOIC-08表面贴装封装
- 保护四条I/O线
- 在8/20μs波形下峰值功率耗散为500W
- 工作电压：15V
- 低泄漏电流
- 低电容和钳位电压
- 固态硅雪崩技术
- 无铅/符合RoHS标准
- 阻燃等级UL 94V-0
- 符合J-STD-020的MSL 1级标准
应用领域
- RS-232和RS-422数据线保护
- 基于微处理器的设备
- 音频/视频输入保护
- 笔记本电脑、台式机、服务器
- 无线网络系统
- 机顶盒（STB）
- 串行和并行端口
- 仪器仪表
- 外围设备
