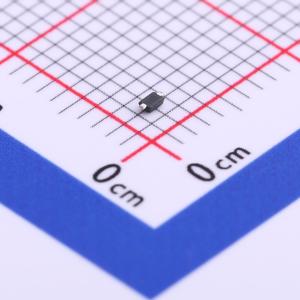

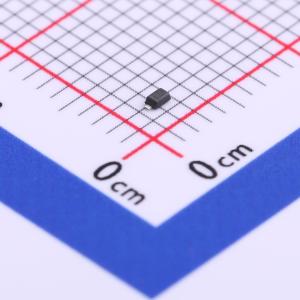

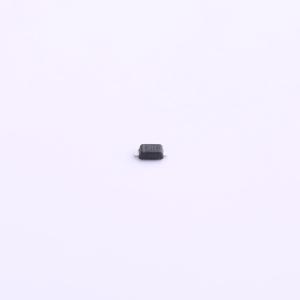

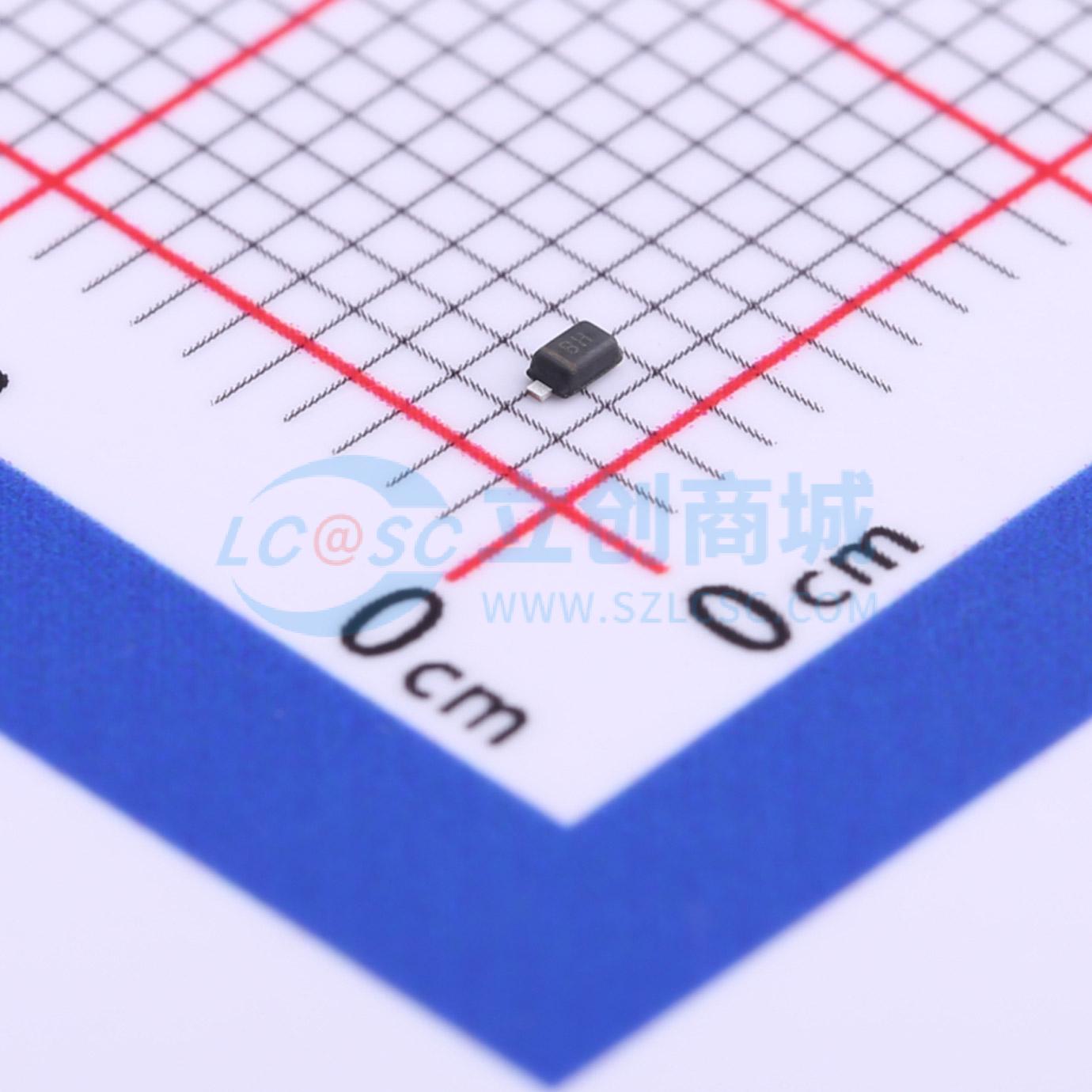

SFD52A07L01

ESD 7V截止峰值浪涌电流：16A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 瞬态电压抑制器（TVS）系列 SFD52AxxL01 专为在手机、笔记本电脑和个人数字助理（PDA）等便携式应用中替代多层压敏电阻（MLV）而设计。与 MLV 相比，它们具有卓越的电气特性，如更低的钳位电压，且不会出现器件性能退化的问题。该系列旨在保护敏感半导体元件，避免其因静电放电（ESD）、雷击、电快速瞬变（EFT）和电缆放电事件（CDE）而损坏或出现故障。
品牌名称: Brightking(君耀电子)
商品型号: SFD52A07L01
商品编号: C523192
商品封装: SOD-523
包装方式: 编带
商品毛重: 0.041克(g)

商品参数

商品概述

瞬态电压抑制器（TVS）系列 SFD52AxxL01 专为在手机、笔记本电脑和个人数字助理（PDA）等便携式应用中替代多层压敏电阻（MLV）而设计。与 MLV 相比，它们具有卓越的电气特性，如更低的钳位电压，且不会出现器件性能退化的问题。该系列旨在保护敏感半导体元件，避免其因静电放电（ESD）、雷击、电快速瞬变（EFT）和电缆放电事件（CDE）而损坏或出现故障。

商品特性

符合 IEC61000 - 4 - 2 标准，ESD 空气放电 30KV、接触放电 30KV
SOD - 523 表面贴装封装
保护一条 I/O 线路
工作电压：5V、7V，低漏电流
低工作电压和钳位电压
固态硅雪崩技术
无铅/符合 RoHS 标准
阻燃等级 UL 94V - 0
符合 J - STD - 020 标准的 MSL 1 级

应用领域

手机及配件
无绳电话
个人数字助理（PDA）
笔记本电脑及手持设备
便携式仪器
数码相机
外设 MP3 播放器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	7V
	钳位电压	25V
	峰值脉冲电流(Ipp)	16A@8/20us
	击穿电压	7.5V

	属性	参数值
	反向电流(Ir)	1uA
	通道数	单路
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	190pF
