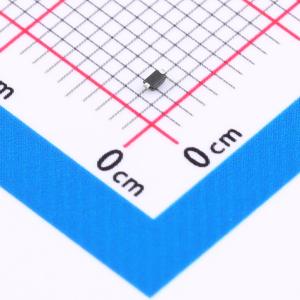

温馨提醒：图片仅供参考，商品以实物为准

SFD52A05L01

ESD 5V截止峰值浪涌电流：18A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 瞬态电压抑制器（TVS）系列 SFD52AxxL01 专为在手机、笔记本电脑和个人数字助理（PDA）等便携式应用中替代多层压敏电阻（MLV）而设计。与 MLV 相比，它们具有卓越的电气特性，如更低的钳位电压，且不会出现器件性能退化的问题。该系列旨在保护敏感半导体元件，避免其因静电放电（ESD）、雷击、电快速瞬变（EFT）和电缆放电事件（CDE）而损坏或出现故障。
品牌名称: Brightking(君耀电子)
商品型号: SFD52A05L01
商品编号: C523191
商品封装: SOD-523
包装方式: 编带
商品毛重: 0.041克(g)

商品参数

商品概述

瞬态电压抑制器（TVS）系列 SFD52AxxL01 专为取代便携式应用（如手机、笔记本电脑和个人数字助理）中的多层压敏电阻（MLV）而设计。与 MLV 相比，它们具有卓越的电气特性，如更低的钳位电压，且无器件性能退化问题。该系列器件旨在保护敏感半导体元件，避免其因静电放电（ESD）、雷击、电快速瞬变（EFT）和电缆放电事件（CDE）而损坏或出现故障。

商品特性

符合 IEC61000 - 4 - 2 标准，30KV 空气放电、30KV 接触放电的 ESD 防护能力
SOD - 523 表面贴装封装
保护一条 I/O 线路
工作电压：5V、7V
低泄漏电流
低工作电压和钳位电压
固态硅雪崩技术
无铅/符合 RoHS 标准
阻燃等级 UL 94V - 0
符合 J - STD - 020 标准的 MSL 1 级

应用领域

-手机及配件-无绳电话-个人数字助理(PDA)-笔记本电脑及手持设备-便携式仪器-数码相机-外设-MP3 播放器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5V
	钳位电压	25V
	峰值脉冲电流(Ipp)	18A@8/20us
	击穿电压	6V
	反向电流(Ir)	1uA

	属性	参数值
	通道数	单路
	工作温度	-55℃~+150℃
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	200pF
