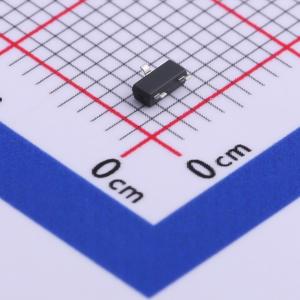

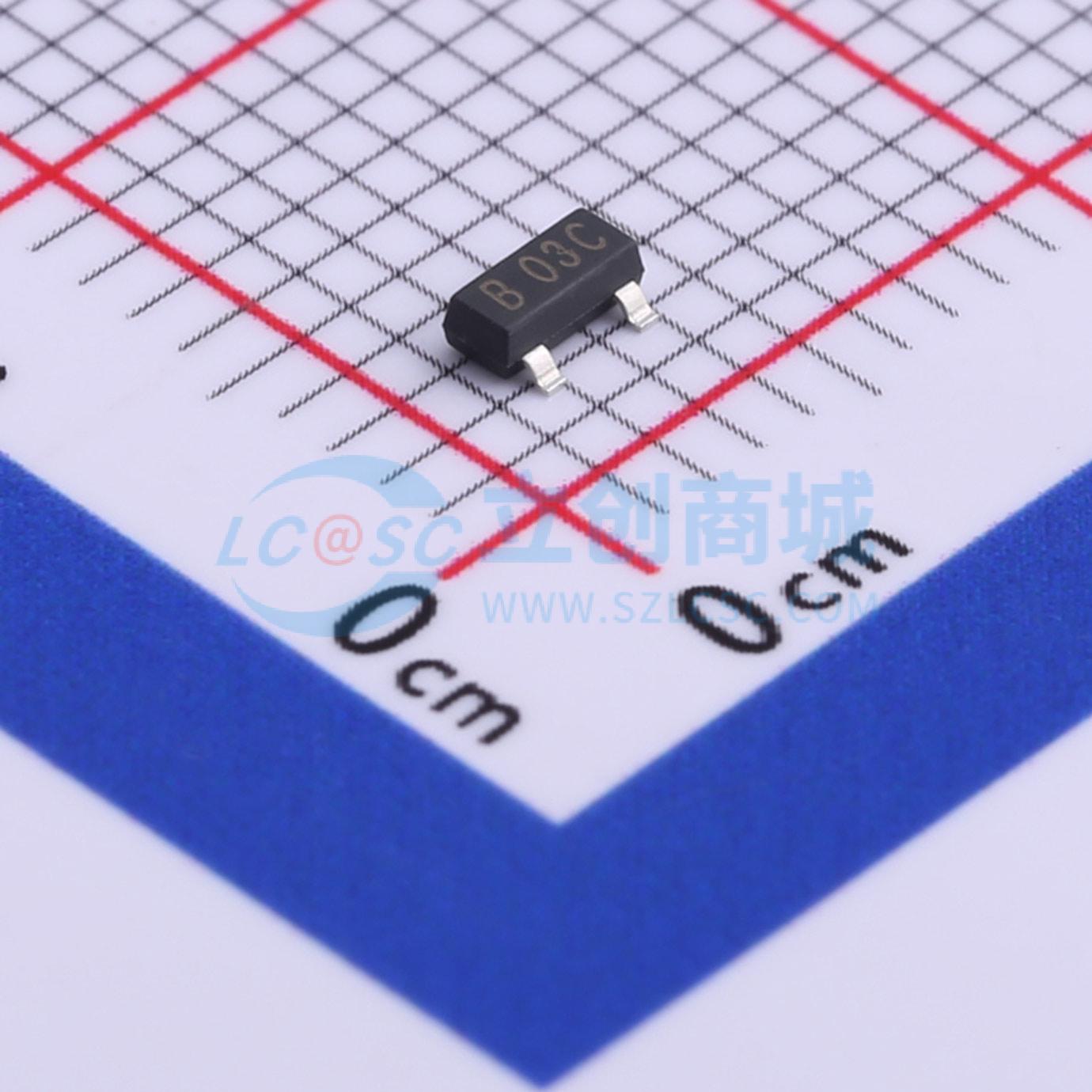

SET23A03L02

ESD 3.3V截止

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SET23AXXL02系列瞬态电压抑制器（TVS）旨在保护连接到数据和传输线路的组件，使其免受静电放电（ESD）、电快速瞬变（EFT）和雷击引起的电压浪涌影响。TVS二极管具有高浪涌能力、低工作电压和钳位电压以及快速响应时间的特点。这使其非常适合用作敏感半导体组件的板级保护。低矮型SOT - 23封装为拥挤电路板的设计提供了灵活性。
品牌名称: Brightking(君耀电子)
商品型号: SET23A03L02
商品编号: C523189
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.051克(g)

商品参数

商品概述

SET23AXXL02系列瞬态电压抑制器（TVS）旨在保护连接到数据和传输线路的组件，使其免受静电放电（ESD）、电快速瞬变（EFT）和雷击引起的电压浪涌影响。 TVS二极管具有高浪涌能力、低工作电压和钳位电压以及快速响应时间的特点。这使其非常适合用作敏感半导体组件的板级保护。低矮型SOT - 23封装为拥挤电路板的设计提供了灵活性。

商品特性

符合IEC61000 - 4 - 2标准，ESD空气放电15KV、接触放电8KV
SOT - 23表面贴装封装
保护一条双向线路或两条单向线路
工作电压：3.3V、5V、12V、15V、24V和36V
低漏电流
低工作电压和钳位电压
固态硅雪崩技术
无铅/符合RoHS标准
阻燃等级UL 94V - 0
符合J - STD - 020标准的MSL 1级

应用领域

手机及配件
个人数字助理（PDA）
便携式仪器
机顶盒（STB）
服务器、笔记本电脑和台式电脑
无线总线保护
RS - 232、RS - 422、RS - 423保护

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	3.3V
	钳位电压	15V
	击穿电压	4V
	反向电流(Ir)	5uA

	属性	参数值
	工作温度	-55℃~+150℃
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	200pF
