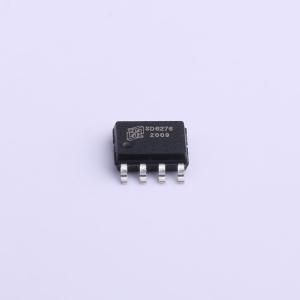

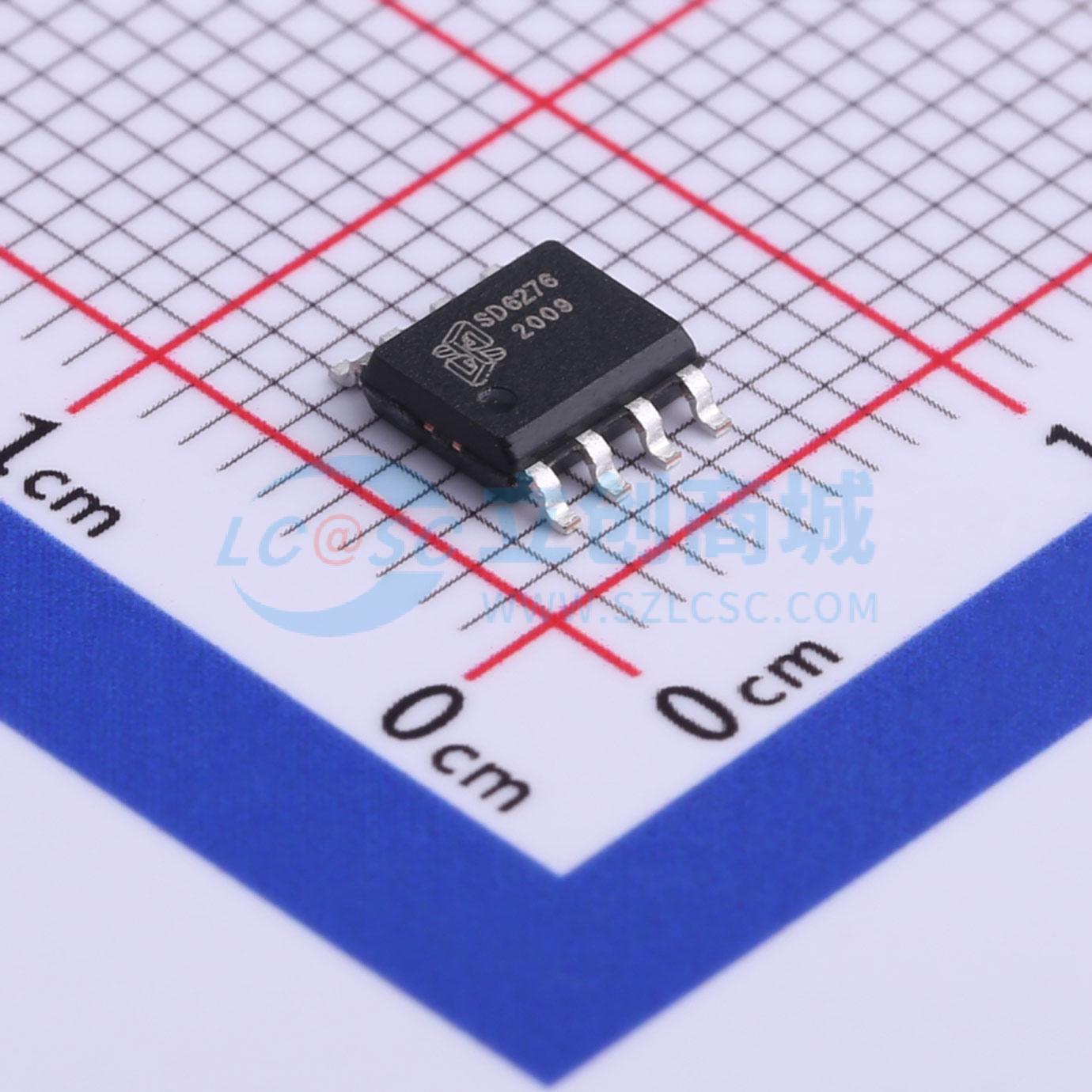

温馨提醒：图片仅供参考，商品以实物为准
SD6276
10A非同步PWM升压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SD6276是一款电流模式升压DC-DC转换器,内置15mΩ 10A 14V功率MOSFET,具有高效率。该转换器采用PWM电路,支持外部补偿网络,易于系统稳定。适用于充电器、LCD显示器、数字相机等应用。
- 品牌名称
- SHOUDING(首鼎半导体)
- 商品型号
- SD6276
- 商品编号
- C521373
- 商品封装
- SOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.257克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.7V~12V | |
| 输出电压 | 13V | |
| 输出电流 | 10A | |
| 开关频率 | 400kHz | |
| 工作温度 | -25℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
SD6276是一款电流模式升压型DC-DC转换器。其内置15mΩ功率MOSFET的PWM电路使该稳压器具备高效的功率转换能力。误差放大器的同相输入端连接到1.2V精密参考电压。电流模式控制和外部补偿网络使系统的稳定变得简单且灵活。 SD6276采用SOP-8L(EP)封装，适用于对空间要求较高的应用领域的PCB。
商品特性
- 电源电压工作范围：2.7V至12V
- 输出电压可调，最高可达13V
- 内部固定PWM频率：400KHz
- 精密反馈参考电压：1.2V（±2%）
- 内部集成15mΩ、10A、14V功率MOSFET
- 关断电流：1μA（最大值）
- 过温保护
- 内部软启动功能
- 过流保护可调：2A至10A
- 封装：SOP-8L(EP)
应用领域
- 充电器
- LCD显示器
- 数码相机
- 手持设备
- 便携式产品
- 移动电源
