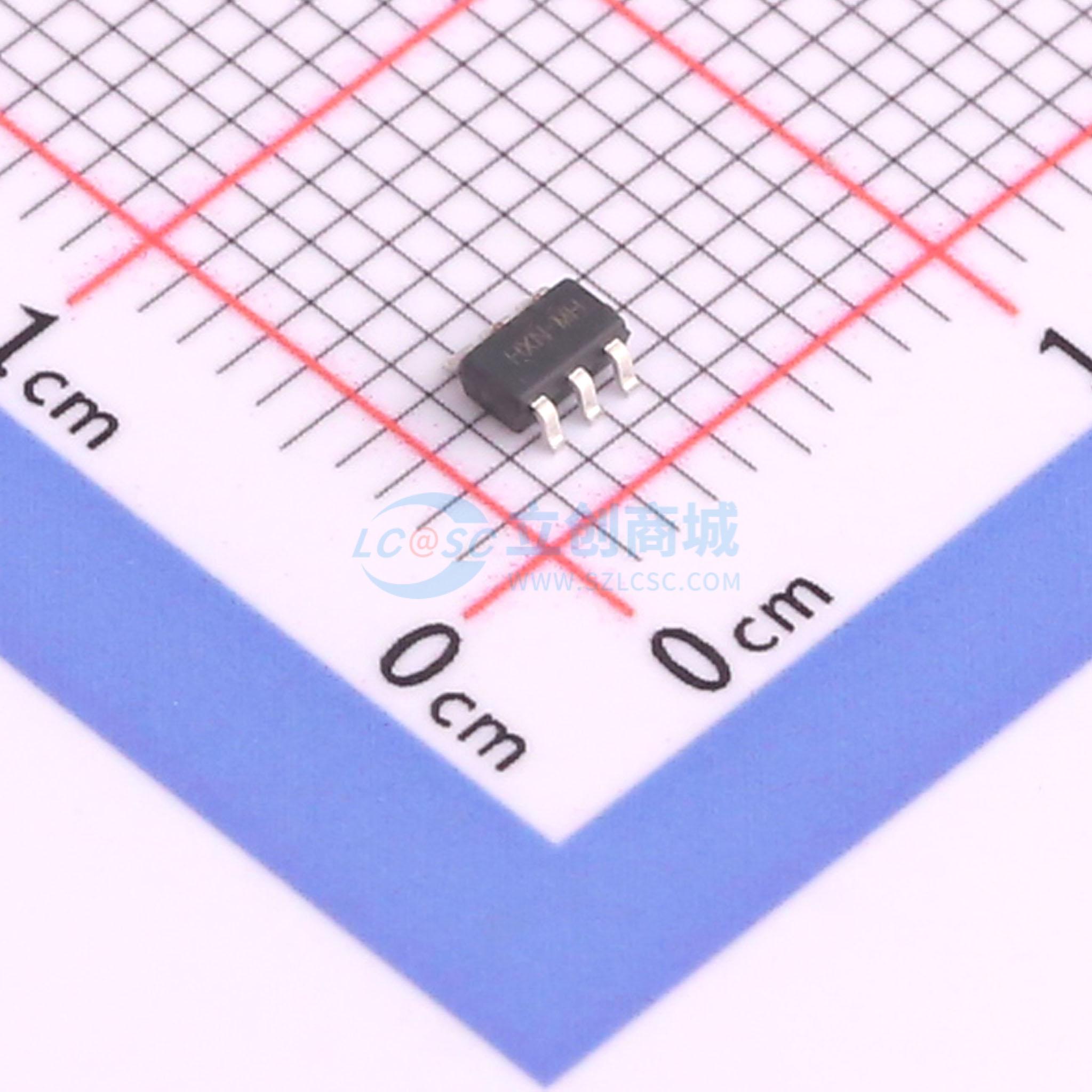

温馨提醒：图片仅供参考，商品以实物为准
SD8003
具备热调节功能的独立线性锂离子电池充电器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SD8003是一款完整的单节锂离子电池恒流/恒压线性充电器。其封装形式和较少的外部元件数量，使SD8003非常适合便携式应用。此外，SD8003专门设计用于符合USB电源规格
- 品牌名称
- SHOUDING(首鼎半导体)
- 商品型号
- SD8003
- 商品编号
- C521410
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.046克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.75V~6V | |
| 最大充电电流 | 500mA | |
| 充电饱和电压 | 4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | 锂电池 | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 48uA |
商品概述
一款用于单节锂离子电池的完整恒流/恒压线性充电器。其封装形式和较少的外部元件数量使其非常适合便携式应用。它专门设计用于在 USB 电源规格范围内工作。 由于采用内部 MOSFET 架构，无需外部检测电阻，也不需要阻塞二极管。充电电压固定为 4.2V，充电电流可通过单个电阻进行外部编程。当达到最终浮充电压后，充电电流降至编程值的 1/10 时，它会自动终止充电周期。 它采用行业标准的 SOT - 23 - 6L 功率封装。
商品特性
- 可编程充电电流高达 500mA
- 无需 MOSFET、检测电阻或阻塞二极管
- 具备热调节功能的恒流/恒压操作，可在无过热风险的情况下最大化充电速率
- 可直接通过 USB 端口为单节锂离子电池充电
- 预设 4.2V 充电电压，精度为 1%
- 自动再充电
- 2.9V 涓流充电阈值
- 采用 6 引脚 SOT - 23 封装
应用领域
- 锂离子纽扣电池充电器
- 便携式 MP3 播放器
- 无线耳机
- 蓝牙应用
- 多功能手表
