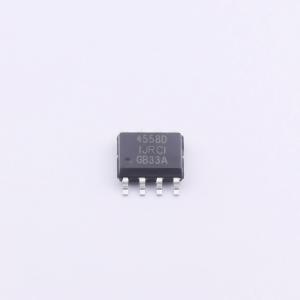

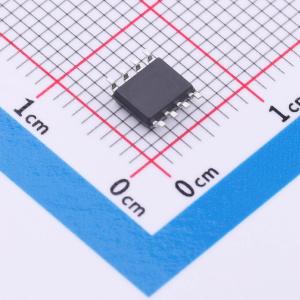

温馨提醒：图片仅供参考，商品以实物为准
JRC4558D233
双运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- JRC4558是双路低功耗的差分式运算放大器，可以单电源或双电源供电
- 品牌名称
- GMIC(绿微)
- 商品型号
- JRC4558D233
- 商品编号
- C51026317
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.20352克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 1MHz | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | 7.5uV/℃ | |
| 压摆率(SR) | 1.5V/us | |
| 输入偏置电流(Ib) | 30nA | |
| 输入失调电流(Ios) | 5nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | - | |
| 共模抑制比(CMRR) | 90dB | |
| 静态电流(Iq) | 3.5mA | |
| 输出电流 | 20mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | - | |
| 双电源电压(Vee~Vcc) | -16V~16V | |
| 功能特性 | - |
商品概述
4558内部包含两个独立的高增益、内部频率补偿的双运算放大器，适用于宽电源电压范围的单电源应用，也支持双电源工作模式。在推荐工作条件下，其电源电流与电源电压无关。该器件采用DIP8和SOP8封装。
商品特性
- 单位增益内部频率补偿
- 内部频率补偿
- 直流电压增益高（约100dB）
- 单位增益带宽（约1MHz）
- 低输入偏置电流
- 低输入失调电压和失调电流
- 宽共模输入电压范围，包括接地
- 宽差模输入电压范围，等于电源电压范围
- 大输出电压摆幅（0V至Vcc-1.5V）
应用领域
- 传感放大器
- 直流增益模块
- 单电源供电的运算放大器应用场合
