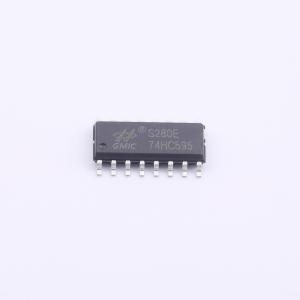

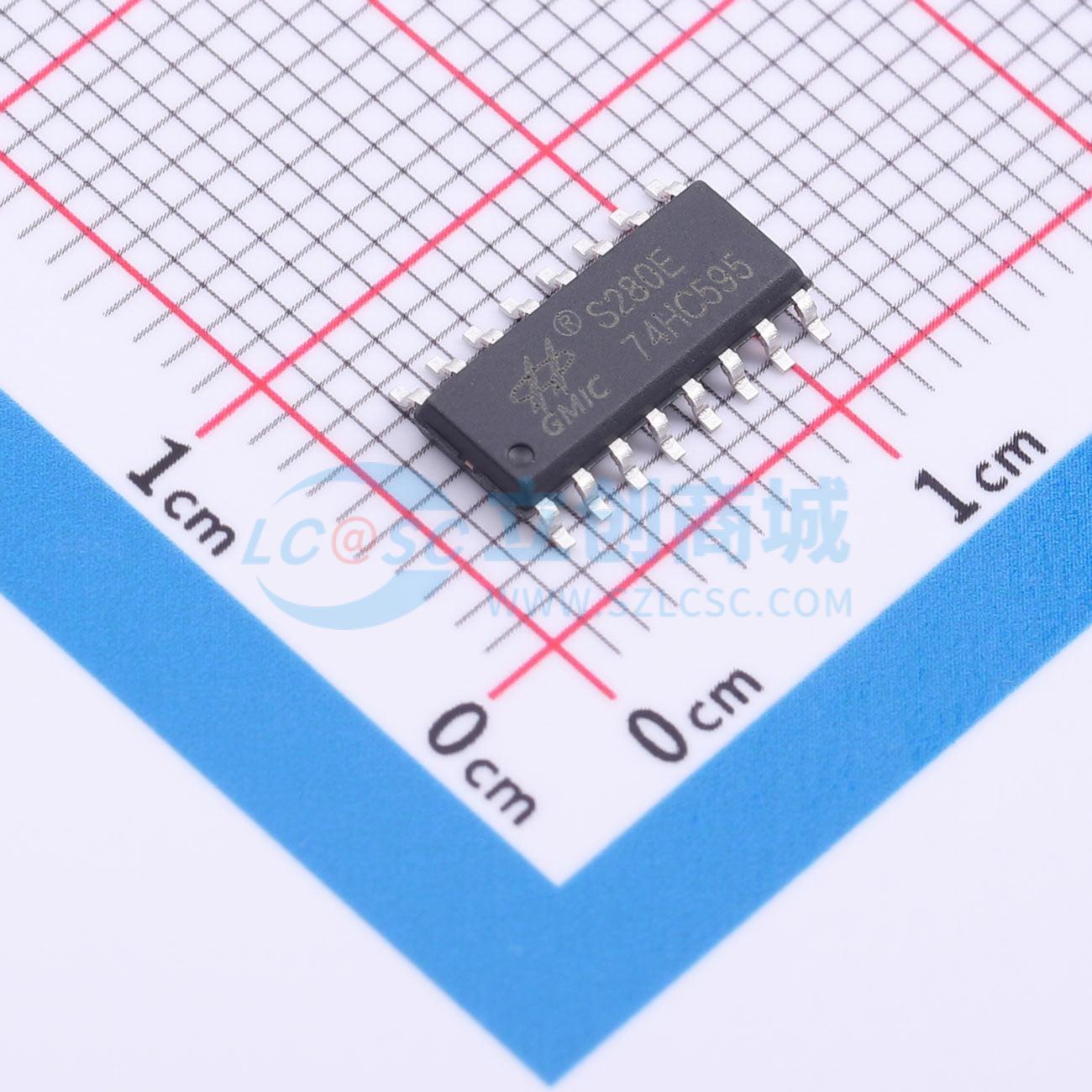

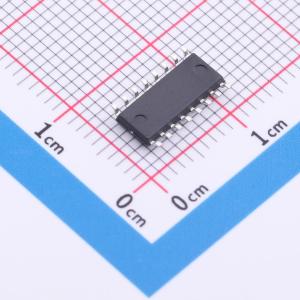

SN74HC595D280
8位D型锁存器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74HC595是一个8位移位寄存器,它可以通过串行输入数据来控制多个输出引脚的电平。它可以广泛应用于数字电路中,如LED显示屏、数码管显示、单片机扩展IO等领域
- 品牌名称
- GMIC(绿微)
- 商品型号
- SN74HC595D280
- 商品编号
- C51026336
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.29828克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 移位寄存器 | |
| 功能 | 串行至串行或并行 | |
| 工作电压 | 2V~5.5V | |
| 时钟频率(fc) | 25MHz | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 输出类型 | 三态 |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74HC | |
| 工作温度 | -40℃~+105℃ | |
| 耗散功率(Pd) | - | |
| 传播延迟(tpd) | - | |
| 输出电流 | - | |
| 功能特性 | 异步清零功能；输出使能 |
商品概述
74HC595 是一款高速硅栅 CMOS 器件，其引脚与低功耗肖特基 TTL 兼容。该器件包含一个 8 位移位寄存器和一个带三态并行输出的 8 位 D 型锁存器。移位寄存器接收串行数据，并提供串行或并行输出。移位寄存器还向 8 位锁存器提供并行数据。移位寄存器和锁存器具有独立的 CLK 输入。该器件还具有一个用于移位寄存器的异步复位端。
商品特性
- 8 位移位寄存器（串行输入，串行或并行输出）
- 带三态输出的锁存器
- 典型移位输出频率为 100MHz
- ESD 保护
- 封装形式：DIP16、SOP16
