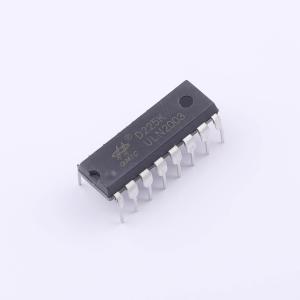

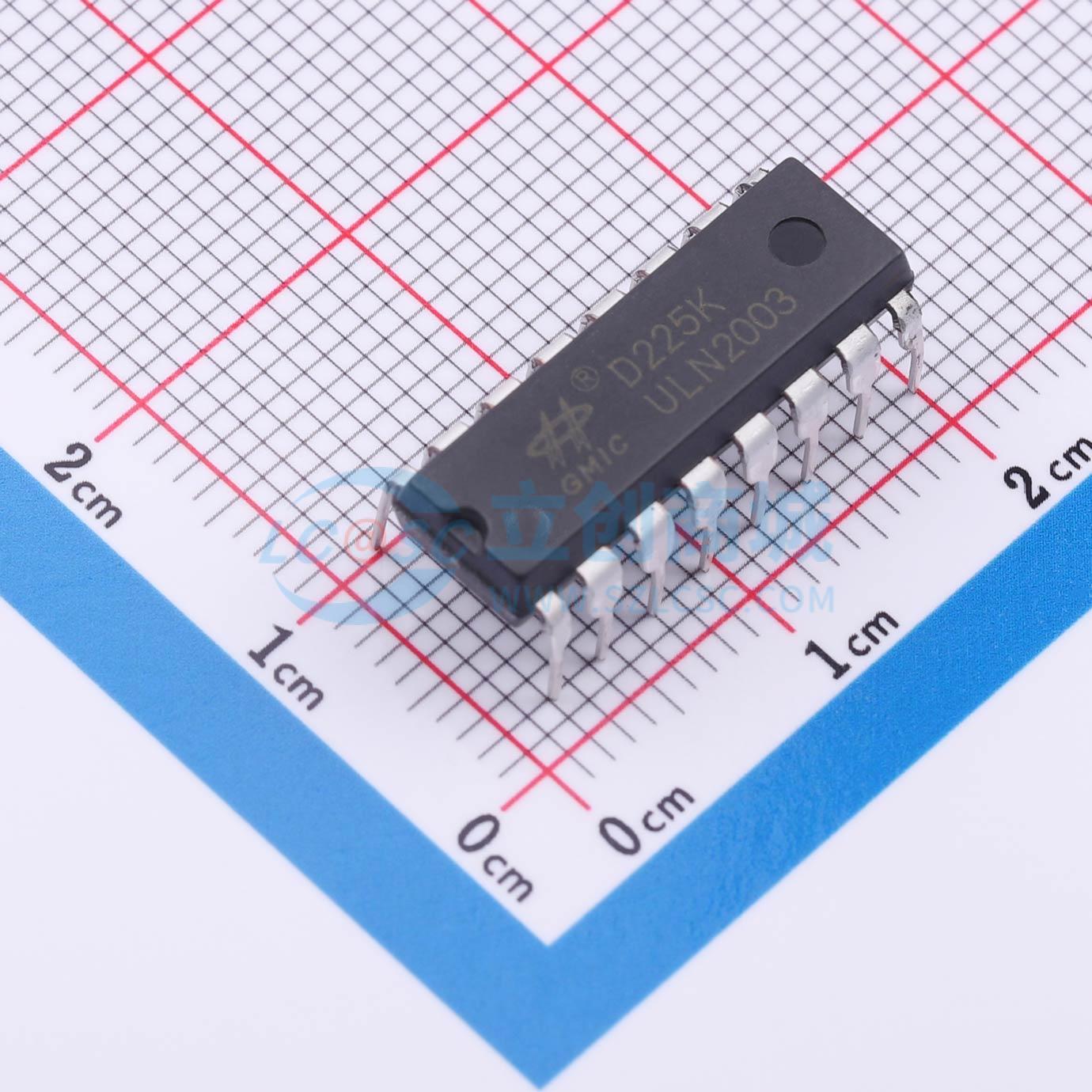

ULN2003AN225
高压大电流达林顿晶体管阵列
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 达林顿驱动 7通道达林顿晶体管阵列
- 品牌名称
- GMIC(绿微)
- 商品型号
- ULN2003AN225
- 商品编号
- C51026340
- 商品封装
- DIP-16
- 包装方式
- 管装
- 商品毛重
- 1.6926克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿晶体管阵列 | |
| 通道数 | 七路 | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 500mA | |
| 最大输入电压(VI) | 30V | |
| 工作温度 | -40℃~+105℃ |
| 属性 | 参数值 | |
|---|---|---|
| 集电极漏电流(Icex) | 50uA | |
| 集射极饱和电压(VCE(sat)) | 900mV@250uA,100mA | |
| 输入电流(off) | 65uA | |
| 正向压降(Vf) | 1.7V | |
| 反向电流(Ir) | 50uA |
商品概述
ULN2003是高电压、大电流达林顿晶体管阵列，每个阵列包含七个开集电极共射极对。每对的额定电流为500mA。内部包含用于驱动感性负载的续流二极管，输入和输出引脚采用相对布局以简化电路板布线。该器件能够驱动多种负载，包括螺线管、继电器、直流电机、LED显示器、白炽灯、热敏打印头和高功率缓冲器。ULN2003提供小型16引脚封装。
商品特性
- 额定集电极电流为500mA（单路输出）
- 高电压输出：50V
- 输出端集成钳位二极管
- 输入兼容多种逻辑类型
- 适用于继电器驱动应用
