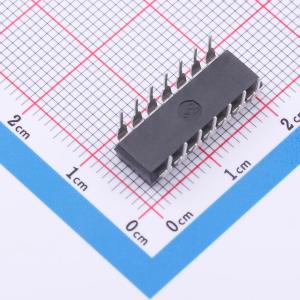

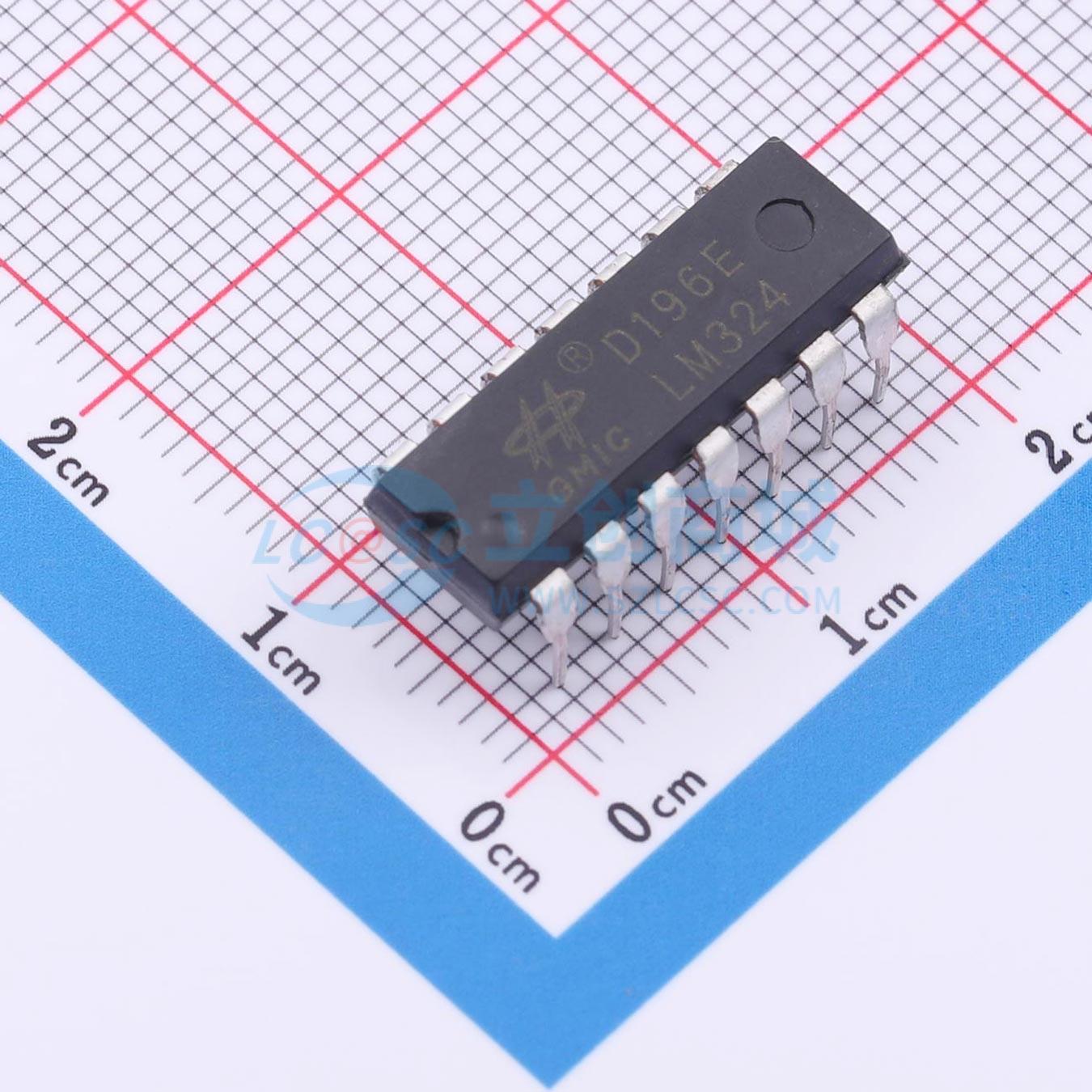

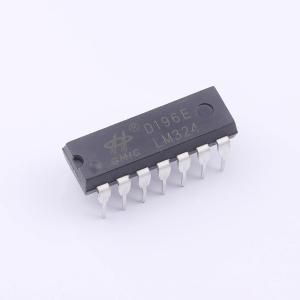

LM324N196
高性能四独立运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 四路运算放大器
- 品牌名称
- GMIC(绿微)
- 商品型号
- LM324N196
- 商品编号
- C51026325
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 1.6874克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | - | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | 7uV/℃ | |
| 压摆率(SR) | 400V/ms | |
| 输入偏置电流(Ib) | 250nA | |
| 输入失调电流(Ios) | 5nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | - | |
| 共模抑制比(CMRR) | 80dB | |
| 静态电流(Iq) | 600uA | |
| 输出电流 | 40mA | |
| 工作温度 | 0℃~+70℃ | |
| 单电源电压 | 3V~24V | |
| 双电源电压(Vee~Vcc) | -12V~-1.5V；1.5V~12V | |
| 功能特性 | - |
商品概述
该电路为高性能、具有四个独立的运算放大器，内含相位补偿电路，适用于收录机和音调系统作音调均衡网络，也用于其他场合。采用14引线双列直插式塑料封装DIP14，功耗为600mW。
商品特性
- 无需外接相位补偿电路
- 电源电压范围宽：单电源时，VCC = 3 ~ 24 V；双电源时，VCC = ±1.5 V ~ 12 V
- 功耗电流小：ICC = 0.6 mA（典型值，RL = ∞）
- 输入电压范围可接近地电平
