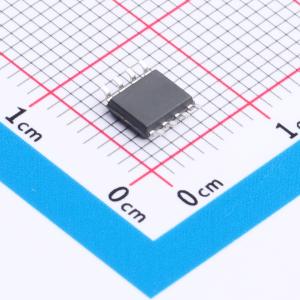

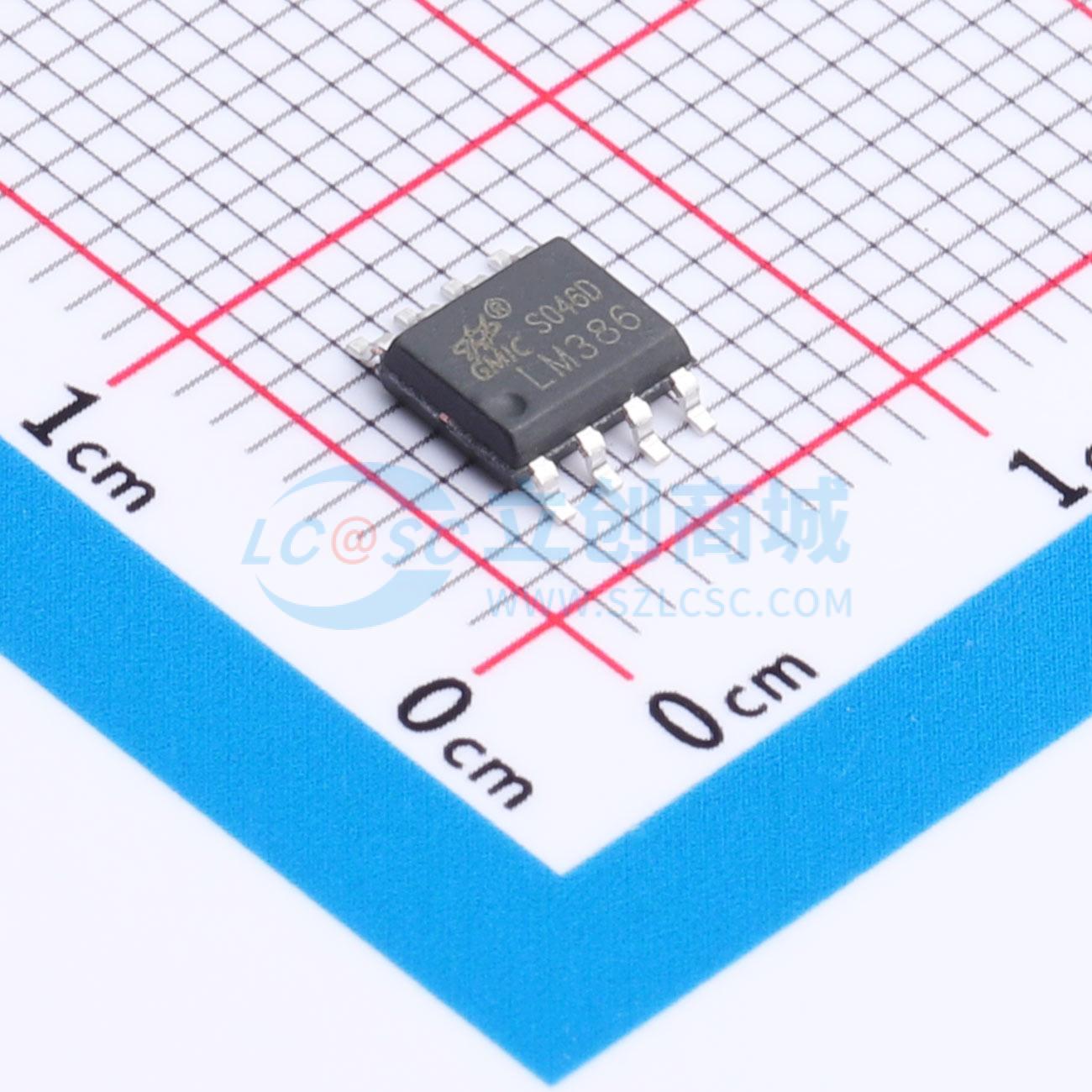

温馨提醒：图片仅供参考，商品以实物为准
LM386M-1046
音频功率放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 低电压音频功率放大器，主要用于低电压消费类产品。
- 品牌名称
- GMIC(绿微)
- 商品型号
- LM386M-1046
- 商品编号
- C51026330
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.2004克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | AB类功放 | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | 325x1mW@8Ω | |
| 总谐波失真+噪声(THD+N) | 0.2% | |
| 静态电流(Iq) | 4mA | |
| 信噪比 | - |
| 属性 | 参数值 | |
|---|---|---|
| 电源纹波抑制比(PSRR) | 50dB | |
| 效率 | - | |
| 输入通道数 | - | |
| 功能特性 | - | |
| 工作电压 | 4V~12V | |
| 工作温度 | -40℃~+85℃ |
商品概述
LM386音频功率放大器主要应用于低电压消费类电子产品。为使外围元件最少，电压增益内置为20倍（26分贝）。通过在引脚1和引脚8之间增加一个外接电阻和电容，可将电压增益调节至任意值，最高可达200倍（46分贝）。输入端以地为参考，输出端自动偏置至电源电压的一半。在6伏电源电压下，其静态功耗仅为24毫瓦，特别适合电池供电的应用场合。该器件采用双列直插式封装8引脚和小外形封装8引脚形式。
商品特性
- 静态功耗低，约为4毫安，可用电池供电
- 电压增益由20倍至200倍可调
- 电源电压范围宽，为4伏至12伏
- 外围元件少
- 失真度低
应用领域
- 调幅/调频收音机音频功率放大器
- 线性驱动器
- 便携式录音机音频功率放大器
- 超声波驱动器
- 免提电话机扬声器系统
