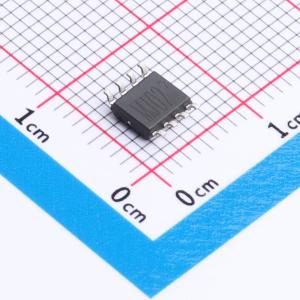

温馨提醒：图片仅供参考，商品以实物为准
LM393DR98M
由两个独立精确电压比较器组成的器件
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM393是由两个独立、精确的电压比较器组成，可在单电源下或双电源下工作。并且其电流大小不受电源电压幅度大小影响。这些比较器有一个独特的性能，就是即使在单电源下工作时，其输入共模电压范围也能达到零电平。
- 品牌名称
- GMIC(绿微)
- 商品型号
- LM393DR98M
- 商品编号
- C51026331
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.2012克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 双路 | |
| 输入失调电压(Vos) | 1mV | |
| 输入偏置电流(Ib) | 25nA | |
| 传播延迟(tpd) | - | |
| 滞后电压(Vhys) | - | |
| 共模抑制比(CMRR) | - | |
| 输出类型 | - | |
| 输出模式 | CMOS；TTL | |
| 轨到轨 | - |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 400uA | |
| 工作温度 | 0℃~+70℃ | |
| 最大电源宽度(Vdd-Vss) | - | |
| 单电源 | 2V~36V | |
| 双电源(Vee ~ Vcc) | 1V~18V；1V~18V | |
| 输入失调电压温漂(Vos TC) | 1mV/℃ | |
| 输入失调电流(Ios) | 5nA | |
| 输入失调电流温漂(Ios TC) | - | |
| 响应时间(tr) | - | |
| 功能特性 | - |
商品概述
该器件包含两个独立且精密的电压比较器，其失调电压不超过2.0mV。它可在单电源或双电源配置下工作，且其电流消耗不受电源电压幅度影响。这些比较器的一个显著特点是，即使在单电源供电时，其输入共模电压范围也能包含零电平。该器件主要应用于消费电子和工业电子产品领域，并提供DIP8、SOP8和SSOP8封装形式。
商品特性
- 工作电源电压范围宽：单电源：2.0V ~ 36V；双电源：±1.0V ~ ±18V
- 电源电流小：0.8mA（典型值，5V供电时），且与电源电压无关
- 输入偏置电流低：25nA
- 输入失调电流低：5.0nA
- 输入失调电压低：5.0mV
- 输入共模电压范围可包含零电平
- 输入差分电压范围与电源电压范围一致
- 输出与TTL、DTL、ECL、MOS和CMOS逻辑电平兼容
应用领域
- 过零检波器
- 方波振荡器
- 延时发生器
