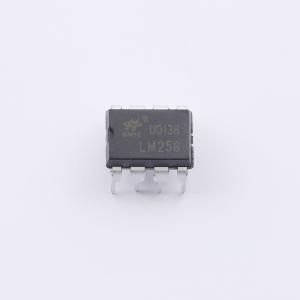

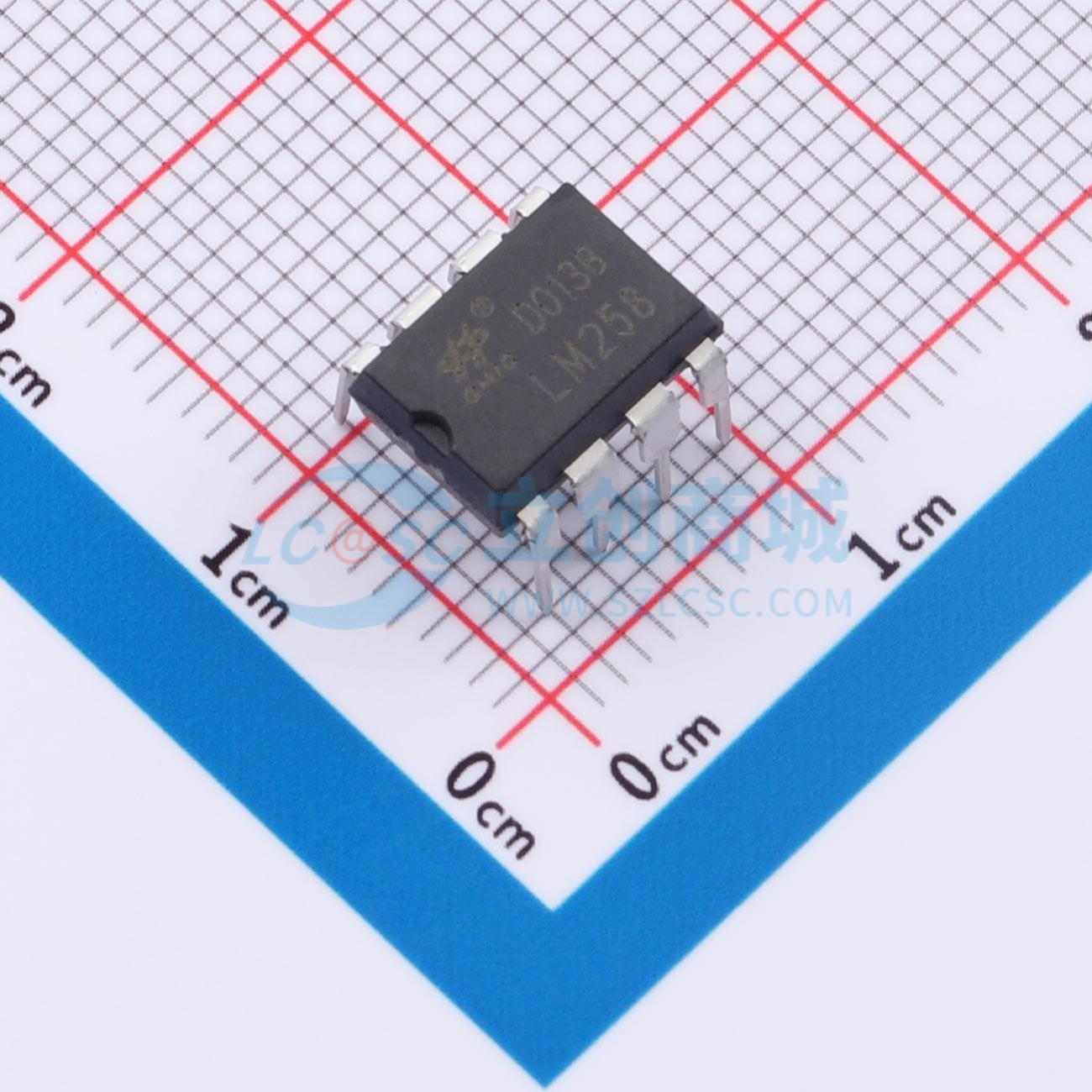

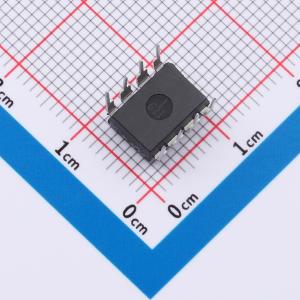

LM258N013
由两个独立高增益运算放大器组成，可单/双电源工作、低功耗的运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- GMIC(绿微)
- 商品型号
- LM258N013
- 商品编号
- C51026320
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 1MHz | |
| 输入失调电压(Vos) | 5mV | |
| 输入失调电压温漂(Vos TC) | 7uV/℃ | |
| 压摆率(SR) | 300V/ms | |
| 输入偏置电流(Ib) | 250nA | |
| 输入失调电流(Ios) | 5nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 40nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 100dB | |
| 静态电流(Iq) | 500uA | |
| 输出电流 | 40mA | |
| 工作温度 | -25℃~+85℃ | |
| 单电源电压 | 3V~36V | |
| 双电源电压(Vee~Vcc) | -18V~-1.5V；1.5V~18V | |
| 功能特性 | - |
商品概述
LM258由两个独立的高增益运算放大器组成。可在单电源或双电源下工作，静态电流极低且与电源电压无关。应用范围包括音频放大器、工业控制、直流增益模块和所有常规运算放大器电路。提供DIP8、SOP8、MSOP8和TSSOP8封装。
商品特性
- 单位增益内部频率补偿
- 高直流电压增益：100dB
- 宽单位增益带宽：1MHz（温度补偿）
- 宽电源电压范围：单电源3V~36V，或双电源 ±1.5V~±18V
- 极低静态电流：500μA — 基本与电源电压无关
- 低输入失调电压：2mV
- 输入共模电压范围包含地
- 差分输入电压范围等于电源电压
- 大输出电压摆幅：0V 至 V+ - 1.5V
