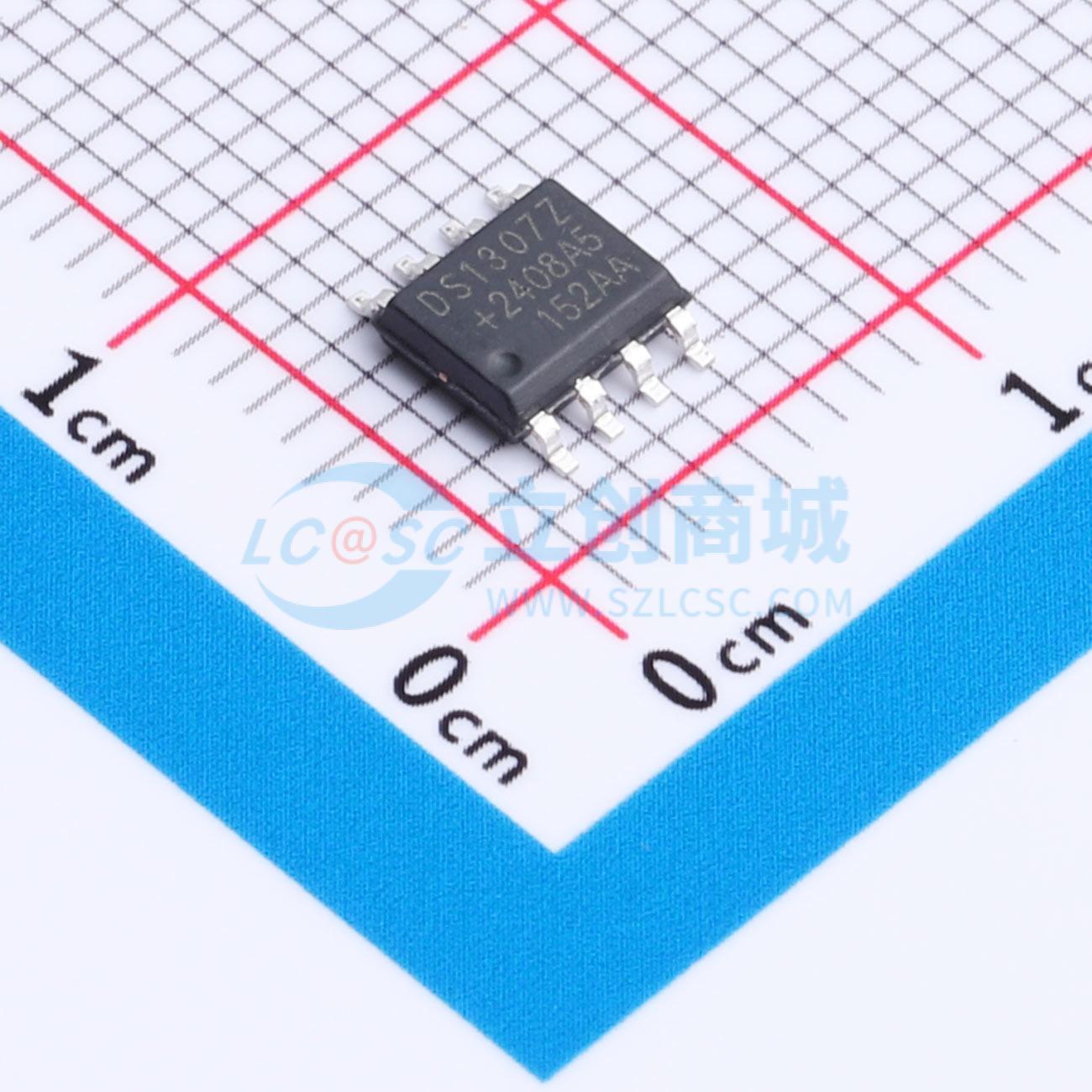

温馨提醒：图片仅供参考，商品以实物为准
DS1307Z309
串行实时时钟
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- DS1307串行实时时钟(RTC)是一个低功耗，全二进制编码十进制(BCD)时钟/日历，加上56字节的NV SRAM。地址和数据通过I2C双向总线串行传输。
- 品牌名称
- GMIC(绿微)
- 商品型号
- DS1307Z309
- 商品编号
- C51026314
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.19044克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 实时时钟(RTC) | |
| 接口类型 | I2C | |
| 晶振类型 | 外置 | |
| 闹钟输出 | 有 | |
| 工作电流 | 1.5mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 10nA | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 备份电源管理与电池充电；片内SRAM/NVRAM；可编程时钟输出 |
商品概述
1307串行实时时钟是一款低功耗、采用十六进制编码的时钟/日历芯片，集成56字节非易失性静态随机存取存储器。地址与数据通过I²C接口进行串行传输。该时钟/日历提供秒、分、时、星期、日、月和年信息，对于少于31天的月份，能自动调整月末日期，并包含闰年修正功能。时钟格式支持24小时制或带上午/下午指示的12小时制。器件内置电源检测电路，当主电源失效时可自动切换至备用电源，以维持时间、日期信息和计时功能。该产品采用SOP8和DIP8封装形式。
商品特性
- I²C串行总线接口
- 配备备用电池的56字节非易失性随机存取存储器
- 可编程方波输出
- 自动掉电检测及电源切换电路
- 在电池供电且振荡器工作时，消耗电流小于500nA
应用领域
- 移动电话
- 便携式仪器
- 传真机
- 电池电源产品
- 电视机
