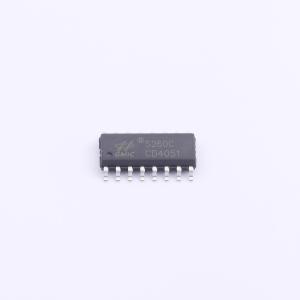

温馨提醒：图片仅供参考，商品以实物为准
CD4051BM260
八选一模拟开关电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD4051是一款采用先进CMOS技术设计的单个8通道多路复用器。具有三个二进制通道控制输入(A、B、C)以及一个使能输入INH。
- 品牌名称
- GMIC(绿微)
- 商品型号
- CD4051BM260
- 商品编号
- C51026311
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.30496克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 8:1 | |
| 通道数 | 1 | |
| 导通电阻(Ron) | 60Ω | |
| 工作电压 | 3V~9V | |
| 导通电容(Con) | 0.2pF |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 280ns | |
| 关闭时间(toff) | 290ns | |
| 带宽 | 40MHz | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 7ns | |
| 功能特性 | 双向模拟通道 |
商品概述
CD4051是一款八选一模拟开关电路，内置3个地址选择端（A0~A2）、一个低有效的使能输入端（E）、8路独立的输入/输出端（Y0~Y7）以及一个公共输入/输出端（Z）。电路内部集成8个双向模拟开关，每个开关的一端连接至独立的输入/输出（Y0~Y7）端，另一端连接至公共的输入/输出（Z）端。当使能端E为低电平时，通过地址线A0~A2选中的对应开关将处于低阻导通状态；当E为高电平时，地址设置无效，所有开关均处于高阻关断状态，切换开关状态必须使用使能输入端E。数字控制端（A0~A2和E）的供电电压为VDD和VSS，其电压差（VDD - VSS）范围为3~9V。模拟输入/输出端（Y0~Y7和Z）的电压可在最高VDD至最低VEE之间变化，且VDD与VEE之间的压差不得超过9V。当用作数字多路选择器时，VEE通常与VSS相连并接地。
应用领域
- 模拟多路选择开关
- 数字多路选择开关
- 信号选通
