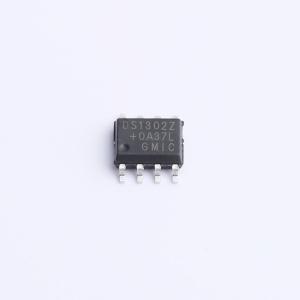

DS1302Z137
涓流充电计时芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- DS1302是一款具有涓细电流充电能力的低功耗工业级实时时钟芯片
- 品牌名称
- GMIC(绿微)
- 商品型号
- DS1302Z137
- 商品编号
- C51026312
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.19844克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 实时时钟(RTC) | |
| 接口类型 | SPI | |
| 晶振类型 | 外置 | |
| 闹钟输出 | 有 | |
| 工作电流 | 300nA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 0.1uA | |
| 工作温度 | 0℃~+70℃ | |
| 功能特性 | 片内SRAM/NVRAM |
商品概述
DS1302涓流充电计时芯片包含一个实时时钟/日历和31字节的静态RAM。它通过一个简单的串行接口与微处理器通信。实时时钟/日历提供秒、分、时、星期、日期、月和年信息。月末日期会根据少于31天的月份自动调整，包括对闰年的修正。时钟可工作在24小时或12小时格式，并带有AM/PM指示器。通过使用同步串行通信简化了DS1302与微处理器的接口。只需三根线即可与时钟/RAM通信：1) RST（复位），2) I/O（数据线），以及3) SCLK（串行时钟）。数据可以每次1字节或以最多31字节的突发模式传输到时钟/RAM或从时钟/RAM读取。DS1302设计用于极低功耗运行，并在低于1微瓦的功耗下保持数据和时钟信息。该芯片提供标准SOP8封装。
商品特性
- 实时时钟（RTC）计数秒、分、时、月内日期、月、星期和年，具有闰年补偿，有效期至2100年
- 31字节、电池备份、非易失性（NV）RAM用于数据存储
- 串行I/O以最小化引脚数量
- 2.0V至5.5V全范围工作电压
- 在2.0V时功耗低于300nA
- 突发模式用于读取/写入时钟/RAM中的连续地址
- 简单的3线接口
- TTL兼容（Vcc = 5V）
- 可选温度范围：0°C至+70°C
应用领域
- 时钟芯片
- 移动电话
- 便携式仪器
