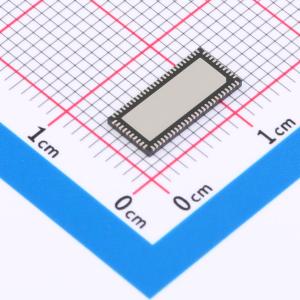

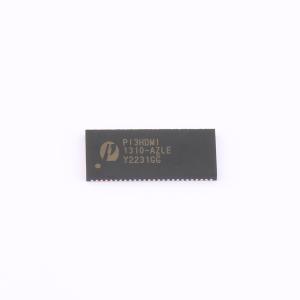

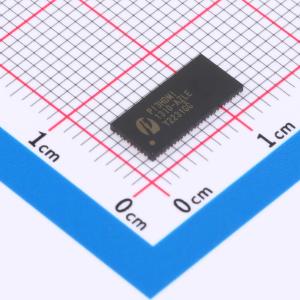

温馨提醒：图片仅供参考，商品以实物为准
PI3HDMI1310-AZLEX
带非阻塞均衡电路的HDMI开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 支持3.4Gbps数据速率的3:1 HDMI Mux/DeMux开关，适用于高分辨率视频网络。
- 品牌名称
- DIODES(美台)
- 商品型号
- PI3HDMI1310-AZLEX
- 商品编号
- C516617
- 商品封装
- TQFN-72(5x11)
- 包装方式
- 编带
- 商品毛重
- 0.273克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 其他接口 | |
| 接口类型 | HDMI | |
| 数据速率 | 3.4Gbps |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3.3V | |
| 工作温度 | -40℃~+85℃ |
商品概述
PI3HDMI1310 - A是一款3对1 HDMI复用/解复用开关。它专为实现低比特间偏斜和高通道间噪声隔离而设计。3.4Gbps的最大DVI/HDMI数据速率可满足下一代高清电视和PC图形所需的分辨率。三个差分通道用于传输数据（DVI的视频信号或HDMI的音频/视频信号），一个差分通道用于时钟，以便在输出端解码TMDS信号。 PI3HDMI1310 - A专门设计用于满足HPD端口的ATC - 接收器要求。高速视频端口和DDC端口既可以作为源端口，也可以作为接收器端口。 所有TMDS输入/输出引脚均配备ESD保护电路，根据IEC6000 - 4 - 2标准，可承受高达±8kV接触式ESD损伤。
商品特性
- 用于TDMS信号的差分通道3对1复用/解复用
- 用于DDC信号的3对1复用/解复用
- 非均衡阻塞电路，可利用主接收器芯片组中的理想均衡器
- 低功耗，符合能源之星标准
- 数据速率支持高达3.4Gbps（每通道16位色深）
- 双引脚控制端口选择
- 所有输入/输出引脚具备3.3V电源和5V待机电源ESD保护 → 根据IEC61000 - 4 - 2标准，接触式ESD保护高达±8kV → 根据JESD22标准，人体模型（HBM）静电放电保护为7kV
- 封装（无铅环保）：72引脚TQFN
