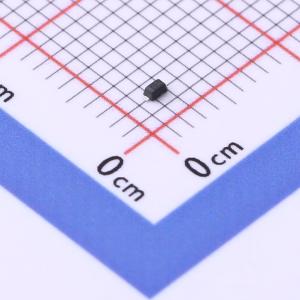

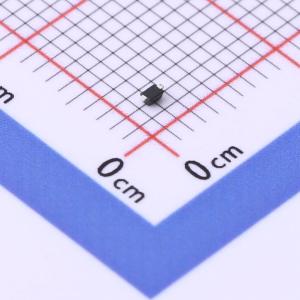

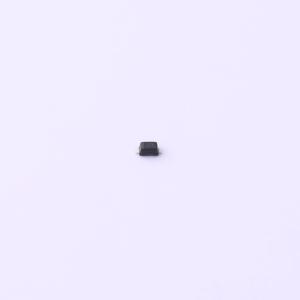

ESD5L5.0C-HXY
双向ESD 5V截止 峰值脉冲电流：3A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款SOD-523封装的双向ESD静电防护二极管，专为5V系统提供单通道保护。具备3A峰值脉冲电流IPP能力，有效对抗双向瞬态ESD事件。其结电容低至0.6pF，特别适用于高速数据传输接口，实现卓越信号完整性的同时，提供了高级别的静电放电防护性能。
- 商品型号
- ESD5L5.0C-HXY
- 商品编号
- C4748790
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 3A | |
| 峰值脉冲功率(Ppp) | 60W@8/20us | |
| 击穿电压 | 5.4V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.6pF |
