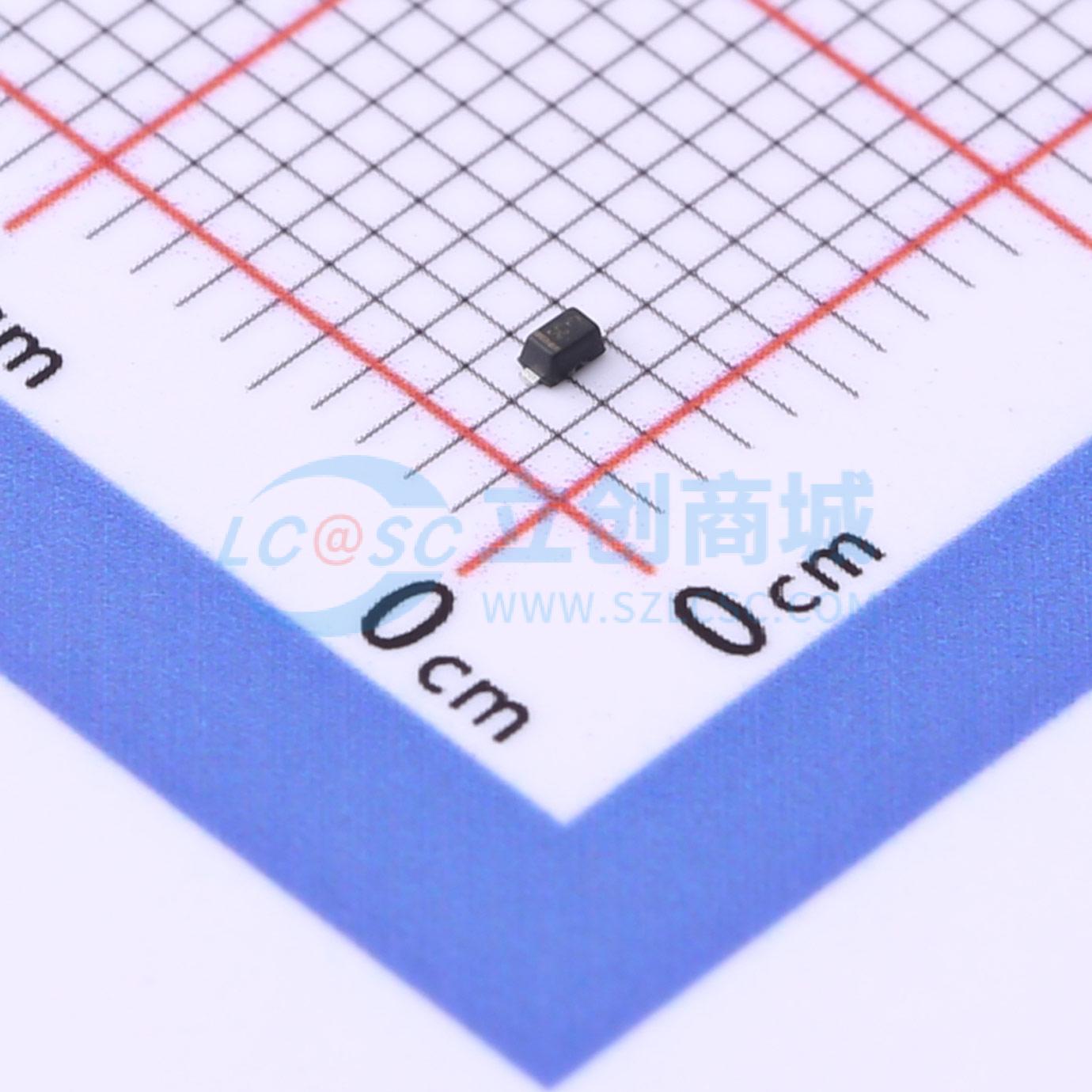

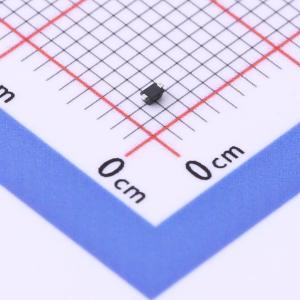

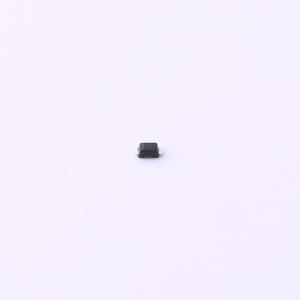

温馨提醒：图片仅供参考，商品以实物为准
ESD5Z5.0C-HXY
停产
- 描述
- 这款小型SOD-523封装的双向ESD静电防护二极管适用于单线保护，具有5V额定反向工作电压和强大的9A峰值脉冲电流能力。凭借15pF低结电容性能，确保在提供高效ESD防护的同时，维持高速信号传输的完整性。是精密接口和I/O端口的理想防静电解决方案。
- 商品型号
- ESD5Z5.0C-HXY
- 商品编号
- C4748789
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.031克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 18.6V | |
| 峰值脉冲电流(Ipp) | 9A | |
| 峰值脉冲功率(Ppp) | 90W | |
| 击穿电压(VBR) | 7.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
商品概述
ESD5Z5.0C可保护敏感半导体组件，使其免受静电放电（ESD）和其他电压引起的瞬态事件导致的损坏或故障。出色的钳位能力、低泄漏、低电容和快速响应时间，为暴露于ESD的设计提供了同类最佳的保护。
它为设计师在不适用阵列的应用中保护一条双向线路提供了灵活性。
封装形式：SOD - 523
商品特性
- 高速数据线的瞬态保护：IEC 61000 - 4 - 2（ESD）±30kV（接触）±30kV（空气），IEC 61000 - 4 - 4（EFT）40A（5/50 ns）
- 峰值功率耗散：48W（8/20μs）
- 工作电压：5V
- 保护一条Vcc或数据线
- 低钳位电压
- 低泄漏电流
