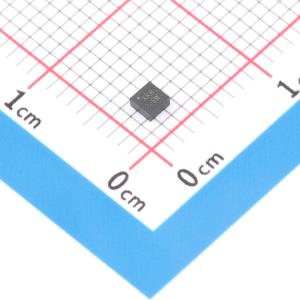

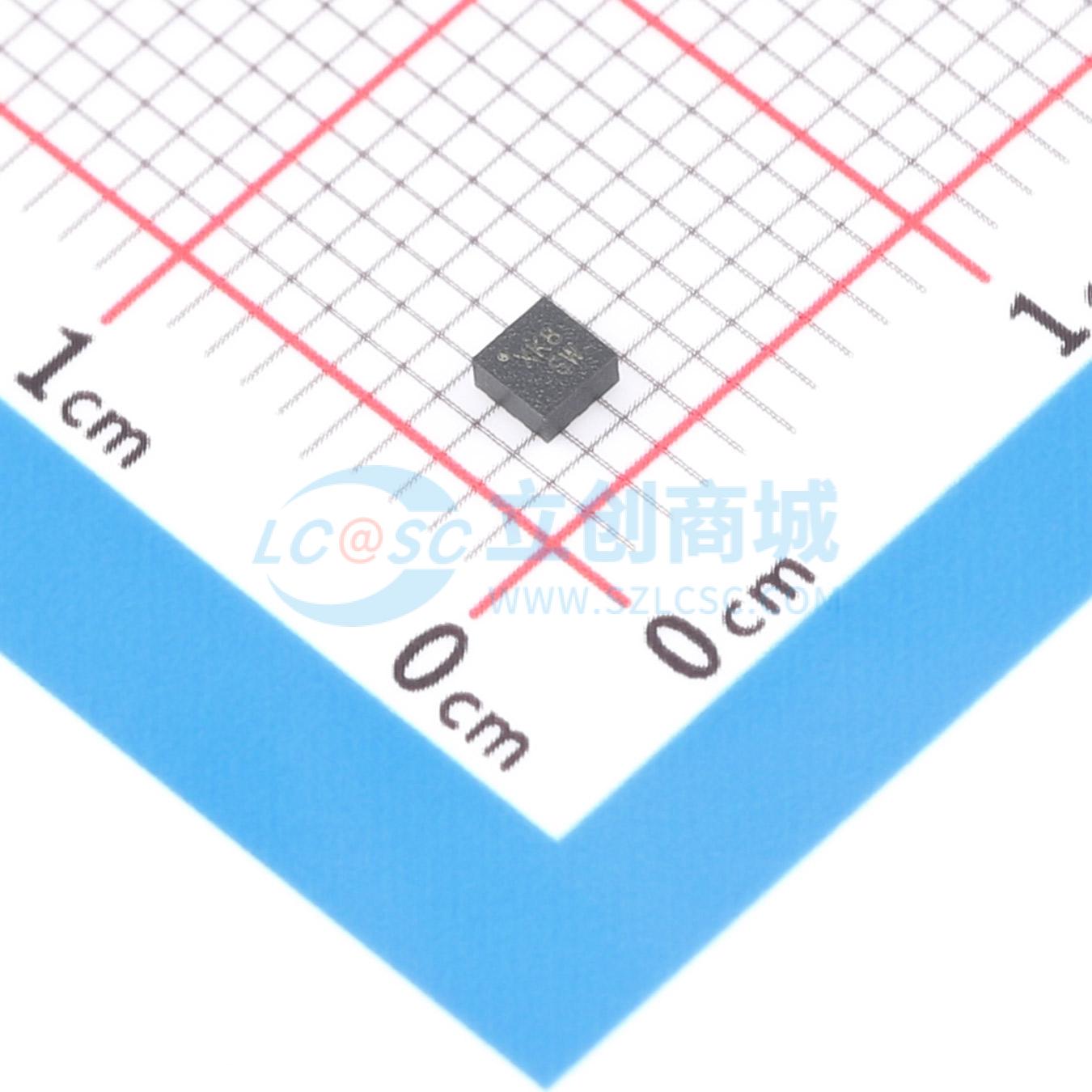

LIS2DTW12TR-MS
高精度数字三轴加速度传感器芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LIS2DTW12TR-MS姿态传感器采用了三轴加速度传感器设计，能够精确测量X、Y、Z轴的加速度数据，适用于监测设备的位置变化和运动状态。其工作电压范围为1.71V至3.6V，具备低能耗优势，同时支持从-40℃到+85℃的工作温度范围，确保在各种环境条件下都能稳定运行。该传感器为电子设备提供精准的方向感知和动作追踪能力，非常适合应用于需要精确定位及动态响应的智能装置中，如运动跟踪与位置服务等，保证了操作的准确性和可靠性。
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- LIS2DTW12TR-MS
- 商品编号
- C50385412
- 商品封装
- LGA-12(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.027536克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 姿态传感器/陀螺仪 | |
| 加速度计轴向 | X,Y,Z | |
| 加速度计量程(MAX) | ±16g | |
| 陀螺仪轴向 | - | |
| 陀螺仪量程(MAX) | - | |
| 传感器类型 | 加速度计 | |
| 输出位数 | 12bit |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | I2C；SPI | |
| 工作电压 | 1.71V~3.6V | |
| 缓存大小 | - | |
| 待机电流 | 2uA | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 运动事件检测 |
商品概述
该器件是一款高精度数字三轴加速度传感器芯片，具备功能丰富、功耗低、体积小、测量精确的特点。芯片通过I²C/SPI接口与MCU通信，加速度测量数据可通过中断或查询方式获取。INT1和INT2中断管脚提供多种内部自动检测的中断信号，适用于多种运动检测场景，中断源包括6D/4D方向检测、自由落体检测、睡眠和唤醒检测、单击和双击检测。芯片内置高精度校准模块，可对传感器的失调误差和增益误差进行精确补偿。提供±2G、±4G、±8G和±16G四种可调的全量程测量范围，可灵活测量外部加速度，输出数据率可在1.56 Hz ~ 4.27 kHz间选择。芯片内置自测试功能，允许客户在系统测试时检测系统功能，省去复杂的转台测试。
商品特性
- 宽电压范围1.71 V ~ 3.6 V，兼容1.8 V数字IO口
- 低功耗模式下电源电流低至2 μA @ 1.8 V @ 1.56 Hz
- 动态全量程范围：±2G/±4G/±8G/±16G，12位数据输出
- I²C/SPI数字输出接口
- 6D/4D方向检测
- 自由落体检测
- 单击/多击检测及运动检测
- 可编程中断生成电路
- 内嵌自测试功能
- 内嵌FIFO
- 具备10000g高G抗冲击能力
应用领域
- 手机与平板电脑
- 室内导航
- 图像旋转
- 运动激活用户界面
- 游戏
