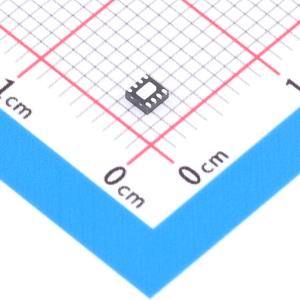

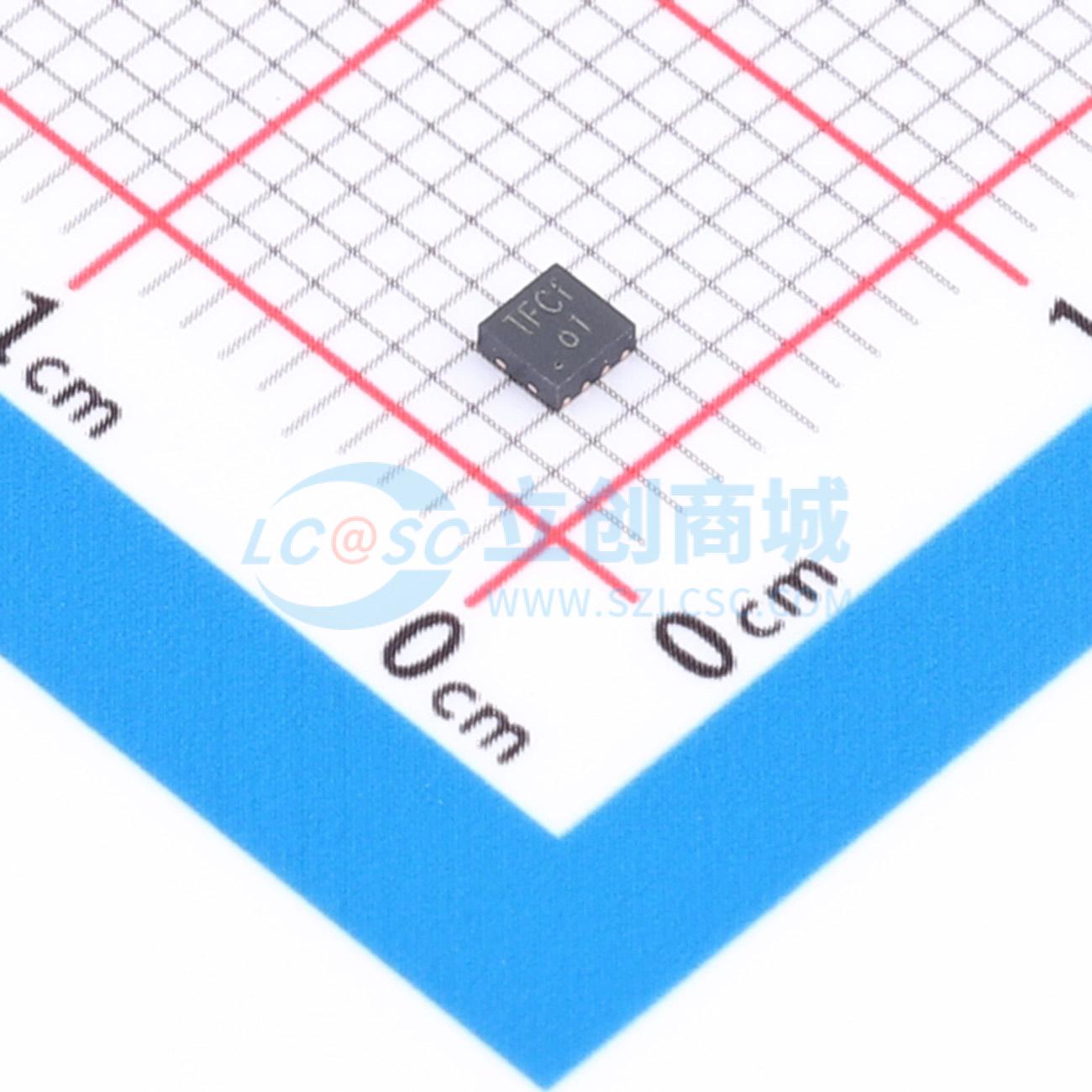

温馨提醒：图片仅供参考，商品以实物为准

DRV8837DSGR-MS

支持1.8V - 11V输入电压范围的MOS开关

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: DRV8837DSGR-MS是一款H桥有刷电机驱动芯片，1.8V-11V电压供电，RDS(ON)电阻为650mΩ，1.6A峰值驱动输出，支持欠压锁定保护，低功耗休眠模式,PWM电流整流,限流,调向等，广泛用于打印机，汽车电子，工业设备，智能家居等
品牌名称: MSKSEMI(美森科)
商品型号: DRV8837DSGR-MS
商品编号: C50385422
商品封装: WSON-8-EP(2x2)
包装方式: 编带
商品毛重: 0.035491克(g)

商品参数

商品概述

DRV8837DSGR-MS 是一款低压直流电机驱动集成电路。其内部集成了典型导通电阻为 650mΩ（高边+低边）的 H 桥 N 沟道 MOS 开关，支持 1.8V~11V 的输入电压范围。峰值电流能力高达 1.5A，支持超低功耗睡眠模式；内置欠压锁定、热关断、过流保护电路。该器件可用于相机、玩具和消费类产品。

商品特性

支持输入电压范围：电机电源：1.8V~11V；控制电源：1.8V~7V
LDMOS RDS(ON)（高边+低边）典型值 650mΩ
超低功耗睡眠模式电流典型值 45nA
VM 睡眠模式电流典型值 17nA
VCC 睡眠模式电流
高达 1.5A 的峰值电流输出能力
内置欠压锁定保护
内置过温保护
内置短路保护
内置过流保护
内置电荷泵
WSON-8-EP 2×2 封装

应用领域

相机
玩具
消费类产品

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	有刷直流电机驱动芯片
	集成FET	是
	H桥数量	-
	输出电流	-
	峰值电流	1.5A
	工作电压	1.8V~7V

	属性	参数值
	接口类型	-
	导通电阻	650mΩ
	静态电流(Iq)	17nA
	工作温度	-40℃~+125℃
	功能特性	主动制动功能；电流采样/调节功能
