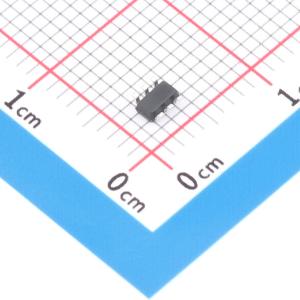

温馨提醒：图片仅供参考，商品以实物为准

9017R-MS

单节锂离子电池恒定电流/恒定电压线性充电芯片

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 美森科的9017R-MS是一款 500mA 线性锂离子电池充电器，采用SOT-23 封装，具备电池正负极反接保护功能，广泛应用领域包括有便携式电源设备、便携式电子设备如移动电源、充电宝等，同时对芯片的散热性能和稳定性有较高要求，9017R的宽输入电压范围和良好的散热特性使其成为理想选择
品牌名称: MSKSEMI(美森科)
商品型号: 9017R-MS
商品编号: C50385424
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.041667克(g)

商品参数

	属性	参数值
	工作温度	-25℃~+85℃
	电池温度检测	-
	0V电池充电	不支持
	静态电流(Iq)	25uA
	均衡电流	-
	接口类型	-
	功能特性	恒压充电；恒流充电；自动再充电；充电终止；软启动；可编程充电电流；欠压锁定；涓流充电

商品概述

9017R-MS 是一款完整的单节锂离子电池用恒定电流/恒定电压线性充电芯片。其 SOT 封装与较少的外部元器件数目使其成为便携式应用的理想选择。该芯片专为在 USB 电源规范内工作而设计。其内部 MOSFET 架构无需外部检测电阻器和隔离二极管。热反馈功能可调节充电电流，以便在大功率操作或高环境温度条件下限制芯片温度。充电电压固定为 4.2V，充电电流可通过一个外部电阻器设置。当充电电流在达到最终浮充电压之后降至设定值的 1/10 时，芯片将自动终止充电循环。当输入电压被移除时，芯片自动进入低电流状态，将电池漏电流降至 2μA 以下。也可将芯片置于停机模式，从而将供电电流降至 25μA。其他特点包括充电电流监控器、欠压闭锁、自动再充电以及一个用于指示充电结束和输入电压接入的状态引脚。

商品特性

高达 500mA 的可编程充电电流
无需 MOSFET、检测电阻器和隔离二极管
用于单节锂电池、采用 SOT 封装的完整线性充电芯片
恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电速率最大化的热调节功能
直接从 USB 端口给锂离子电池充电
精度达 1% 的 4.2V 预设充电电压
用于电池电量检测的充电电流监控器输出
自动再充电
充电状态输出引脚
C/10 充电终止
停机模式下供电电流为 25μA
2.9V 涓流充电门限
软启动限制了浪涌电流

应用领域

蜂窝电话、PDA、MP3 播放器
充电座
蓝牙设备
便携式锂电设备充电器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.25V~6V
	最大充电电流	500mA
	充电饱和电压	4.2V
	放电截止电压	-
	电池类型	锂电池
	电池节数	1
