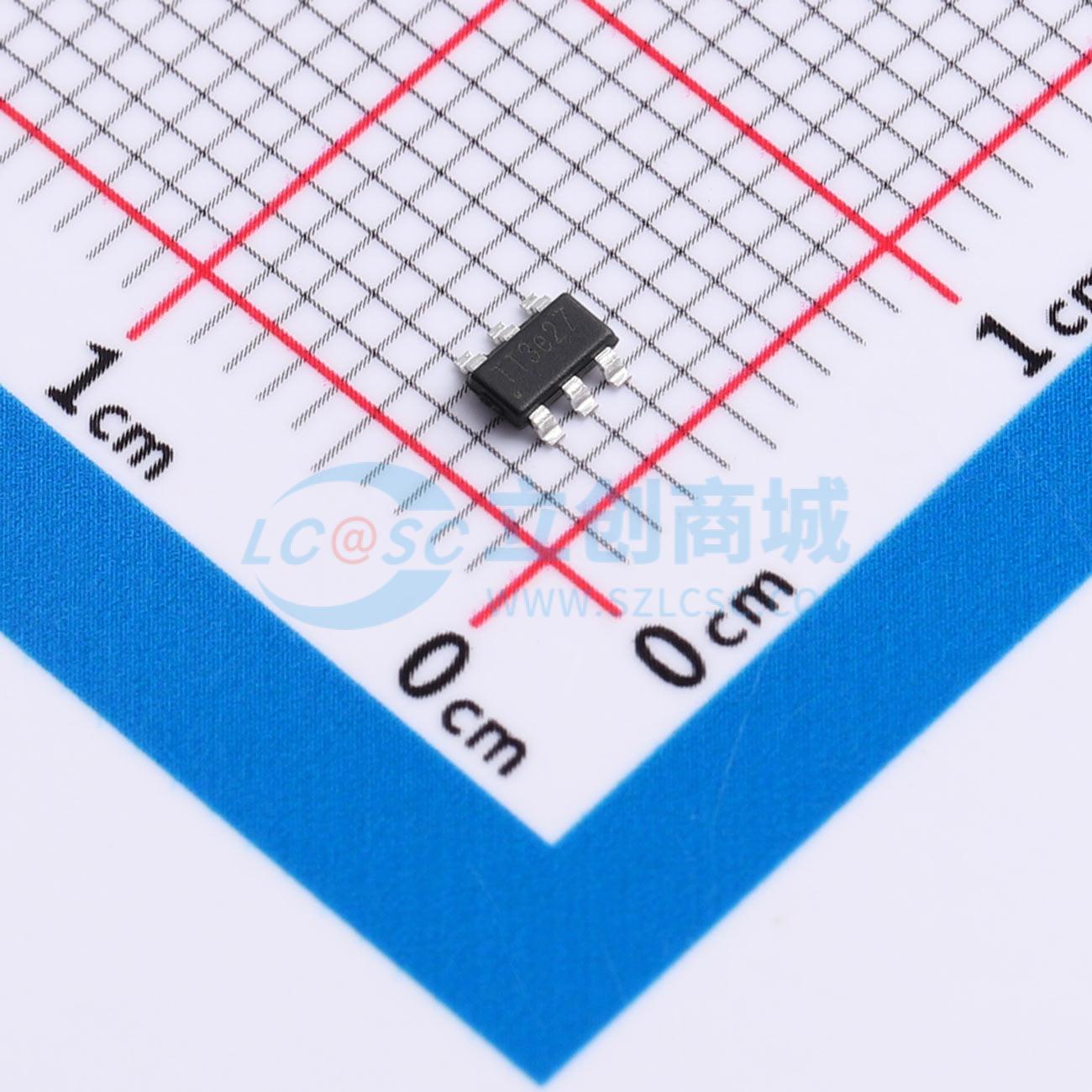

TPS563208DDCR-MS

高效同步模式降压DC-DC转换器，采用COT架构实现快速瞬态响应

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TPS563208DDCR是一款DC-DC电源芯片，它具有宽输入电压范围；输入电压范围为3.5V至18V，大输出电流能力，可达3A够为负载提供较大的驱动电流，可满足一些对功率要求较高的电路或器件的供电需求,被广泛应用于：通信设备、计算机周边、消费电子、工业控制等领域
品牌名称: MSKSEMI(美森科)
商品型号: TPS563208DDCR-MS
商品编号: C50385430
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.041333克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	300uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；逐波限流；过流保护；打嗝限流

商品概述

TPS563208DDCR-MS 是一款高效率的 600kHz 恒定导通时间控制模式同步降压 DC-DC 转换器，能够提供高达 3A 的电流。该器件集成了主开关和同步开关，其导通电阻极低，有助于减少导通损耗。600kHz 的开关频率有助于实现低输出电压纹波，并减小外部电感器和电容器的尺寸。它采用恒定导通时间架构，旨在为高降压比应用实现快速的瞬态响应。TPS563208DDCR-MS 仅需最少数量的现成标准外部组件，并采用符合 ROHS 标准的 6 引脚 SOT23-6 封装。

商品特性

70mΩ/35mΩ 低导通电阻内部场效应晶体管
高效率同步模式操作
宽输入电压范围：3.5V 至 18V
输出电压从 0.765V 起可调
600kHz 开关频率
输出电流高达 3.5A@1.2V
采用恒定导通时间控制以实现快速瞬态响应
轻载下的省电模式
集成内部补偿
与低等效串联电阻陶瓷输出电容器搭配可稳定工作
具有打嗝模式的过流保护
热关断
浪涌电流限制和软启动
内置输入过压保护
采用 SOT23-6 封装

应用领域

数字机顶盒
平板电视和显示器
笔记本电脑
无线和数字用户线路调制解调器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.5V~18V
	输出电压	-
	输出电流	3.5A
	开关频率	450kHz~750kHz
	工作温度	-40℃~+125℃
