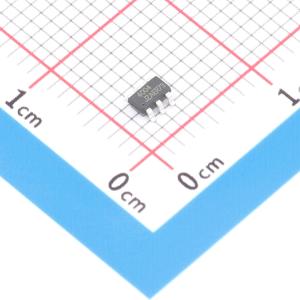

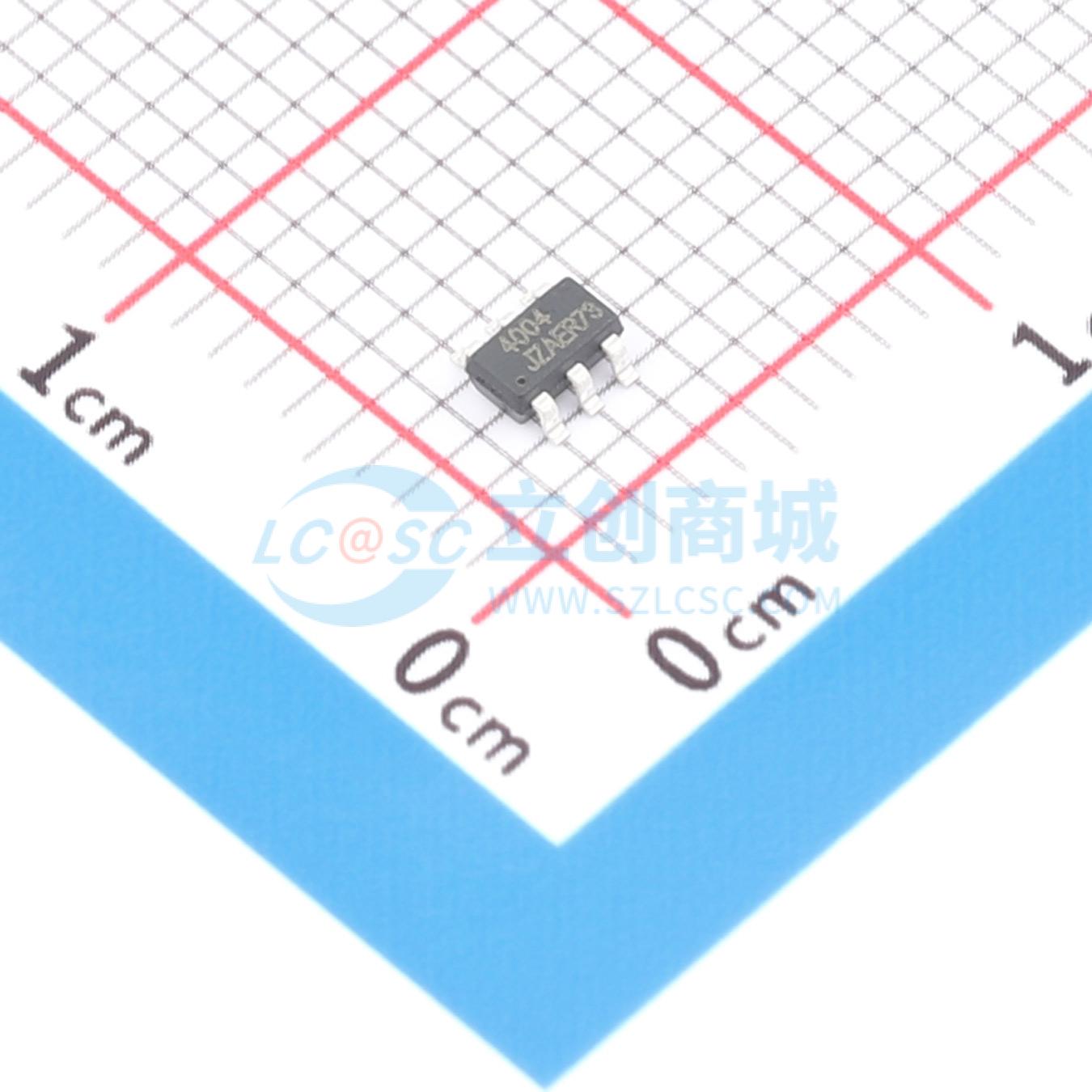

温馨提醒：图片仅供参考，商品以实物为准

MHX4004-MS

低噪声400KHz电荷泵DC/DC转换器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: MHX4004是无感升压芯片，输入电源范围：2.5V～5.5V,输出电流：最大250mA,稳定输出电压5.0V（±4%）,低噪声恒定频率工作,软启动,关断电流小于1uA,短路保护,过温保护.采用SOT23-6封装，主要应用于便携式消费类设备，智能读卡器，无线麦克风等
品牌名称: MSKSEMI(美森科)
商品型号: MHX4004-MS
商品编号: C50385423
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.044365克(g)

商品参数

	属性	参数值
	输出电阻	-
	能量效率	85%
	开关频率	400kHz
	PFM模式	支持
	工作温度	-25℃~+85℃
	功能特性	过流保护；软启动；低纹波/低噪声架构；输出短路保护；低功耗待机

商品概述

MHX4004-MS 是一款低噪声、频率为 400KHz 的电荷泵型 DC/DC 转换器，在 2.7V 至 5V 的输入电压范围内，可恒定输出 5V 电压，并具备出色的线性调整率和负载调整率。该器件能够保持稳定的开关频率，最大输出电流可达 300mA。它支持 PFM 和 PWM 双模式，有效优化了静态功耗，从而延长电池供电设备的续航时间，特别适合锂电池供电应用。其优化的电荷泵结构具有输出纹波小、对 FM 等无线设备干扰极低的优点。该芯片集成了过热保护、过流保护和软启动功能，关断电流小于 1uA，并提供 SOT-23-6 封装。

商品特性

固定输出 5V±2%
输入电压范围：2.7V ~ 5V
输出电压范围：4.9V ~ 5.1V
输出电流高达 300mA (VIN=3.6V)
低静态电流：0.23 mA (VIN=3.6V)
低噪声固定频率：400KHz (VIN=3.6V)
关断电流小于 1uA
具备过热保护和过流保护
具备软启动功能

应用领域

智能蓝牙音响
锂电池备用电源
智能读卡器
LED背光驱动
3V 至 5V 转换

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电荷泵
	功能类型	升压
	工作电压	2.7V~5V
	输出电压(Vout)	5V
	输出电流(Iout)	300mA
	静态电流(Iq)	230uA
