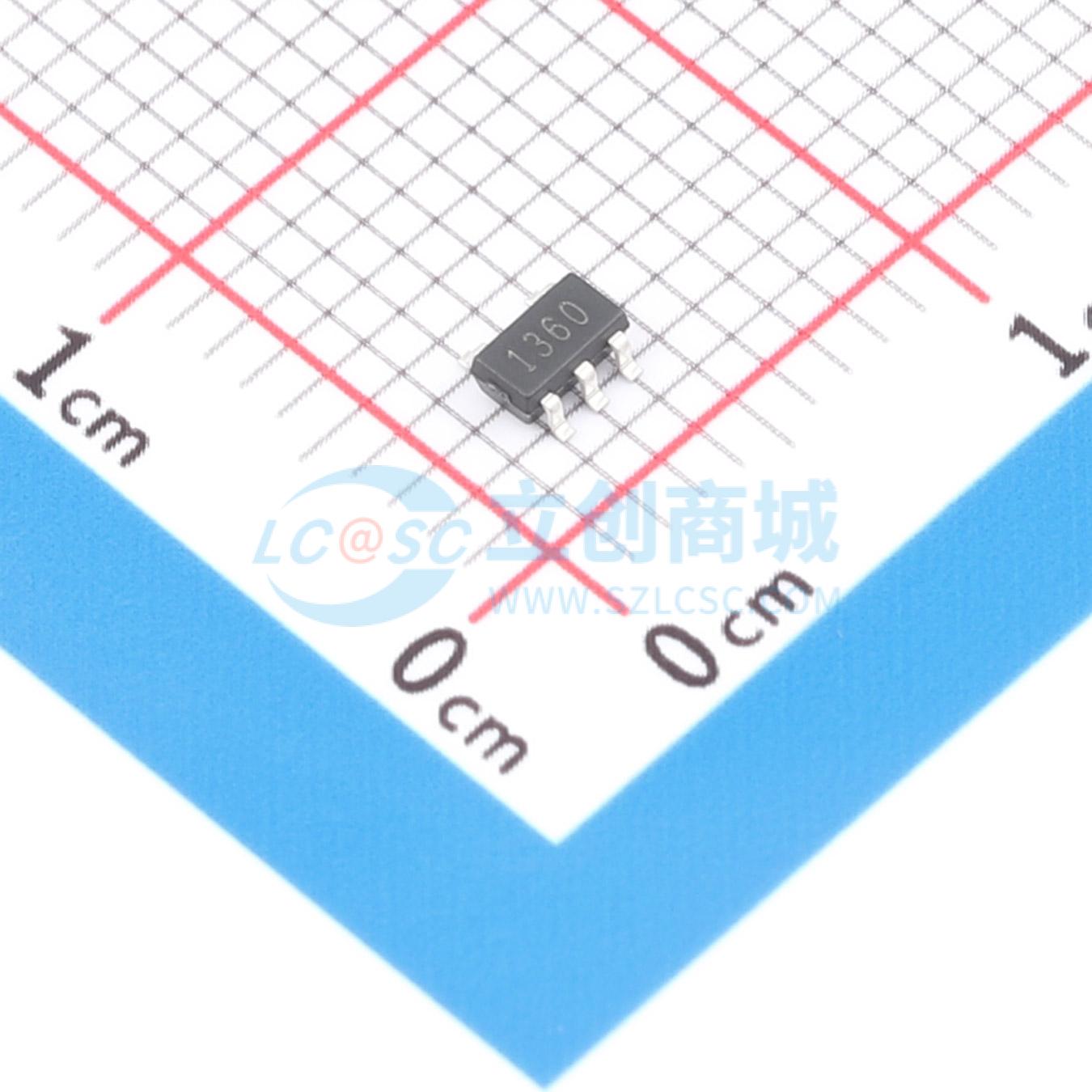

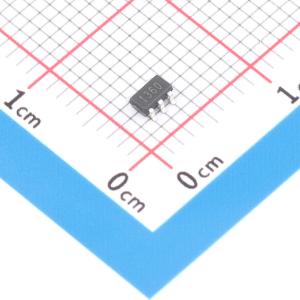

温馨提醒：图片仅供参考，商品以实物为准
PT4115-MSK
降压型LED恒流驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- PT4115-MSK是一款连续电感电流导通模式的降压恒流源，用于驱动一颗或多颗串联LED。输入电压范围从5.5伏到30伏，输出电流可调，最大可达1.0安培。根据不同的输入电压和外部器件，可以驱动高达数十瓦的LED。内置功率开关，采用高端电流采样设置LED平均电流，并通过DIM引脚可以接受模拟调光和很宽范围的PWM调光。当DIM的电压低于0.3伏时，功率开关关断，PT4115-MSK进入极低工作电流的待机状态。采用SOT23-5的封装形式。
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- PT4115-MSK
- 商品编号
- C50385414
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.044676克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 5.5V~30V | |
| 开关频率 | 1MHz | |
| 通道数 | - | |
| 输出电压 | - | |
| 输出电流 | 800mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 功能特性 | 过温保护(OTP) | |
| 工作电压(AC) | - | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+150℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 5% |
商品概述
PT4115-MSK是一款连续电感电流导通模式的降压型LED恒流驱动器，用于驱动一个或多个LED灯串。其工作电压范围为5.5V至30V，提供可调的输出电流，最大输出电流可达0.8A。根据不同的输入电压和外部器件，该驱动器能够驱动高达数十瓦的LED。芯片内置功率开关，采用高端电流检测电路，并设有PWM信号调光引脚。其内置过温保护电路可在芯片达到保护点时使输出电流逐渐下降，从而提高系统可靠性。采用专利电路架构，确保在低压差工作时输出电流无过冲，延长LED工作寿命，同时具备优异的负载调整率和线性调整率。该器件采用SOT23-5封装。
商品特性
- 最大输出电流：0.8A
- 高效率：96%
- 优异的负载调整率和线性调整率
- 高端电流检测
- 最大辉度控制频率：16KHz
- 滞环控制，无需环路补偿
- 最高工作频率：1MHz
- 电流精度：±5%
- 宽输入电压范围：5.5V~30V
- 智能过温保护
- 低压差无过冲
应用领域
- LED备用灯，信号灯
- 低压LED射灯代替卤素灯
- 汽车照明
