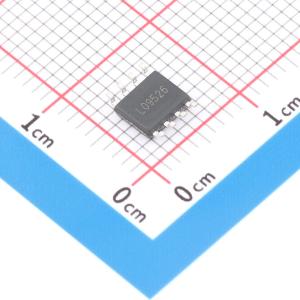

温馨提醒：图片仅供参考，商品以实物为准
MS7888
DC双向马达驱动电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MS7888是DC双向直流马达驱动芯片，采用SOP8封装，最大输出电流5A,工作电压3.0-18V,超低导通电阻，静态电流1UA,具有过热保护，短路保护，过流保护及紧急停止功能，能够满足大多数小型到中型直流电机的驱动需求等，可应用于电动玩具、安防设备、家用电器等产品中，驱动直流电机正转和反转，因其高效能和稳定性，特别适合于需要精确控制电机运动的应用场景RZ7888。
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- MS7888
- 商品编号
- C50385416
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.156235克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | 是 | |
| H桥数量 | - | |
| 输出电流 | 5A | |
| 峰值电流 | - | |
| 工作电压 | 3V~18V |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | - | |
| 导通电阻 | 58mΩ；71mΩ | |
| 静态电流(Iq) | 1mA | |
| 工作温度 | -25℃~+85℃ | |
| 功能特性 | 主动制动功能；电流采样/调节功能 |
商品概述
MS7888是一款直流双向电机驱动电路，适用于玩具类电机驱动、自动阀门电机驱动、电磁门锁驱动等应用。该电路具备良好的抗干扰性、极低的待机电流以及较低的输出内阻。其内部集成了二极管，可释放感性负载的反向冲击电流。该器件采用SOP-8封装，符合RoHS规范，引脚框架为100%无铅。
商品特性
- 驱动单路有刷直流电机
- 待机电流极低，小于1uA
- 低RDS(ON)电阻
- 最大持续输出电流5.0A
- 工作电压范围：3.0V ~ 18V
- 具备紧急停止功能
- 具备过热保护功能
- 具备过流限制及短路保护功能
- 封装：SOP-8
应用领域
- 电子锁
- 玩具
- 无线充电
- 机器人
