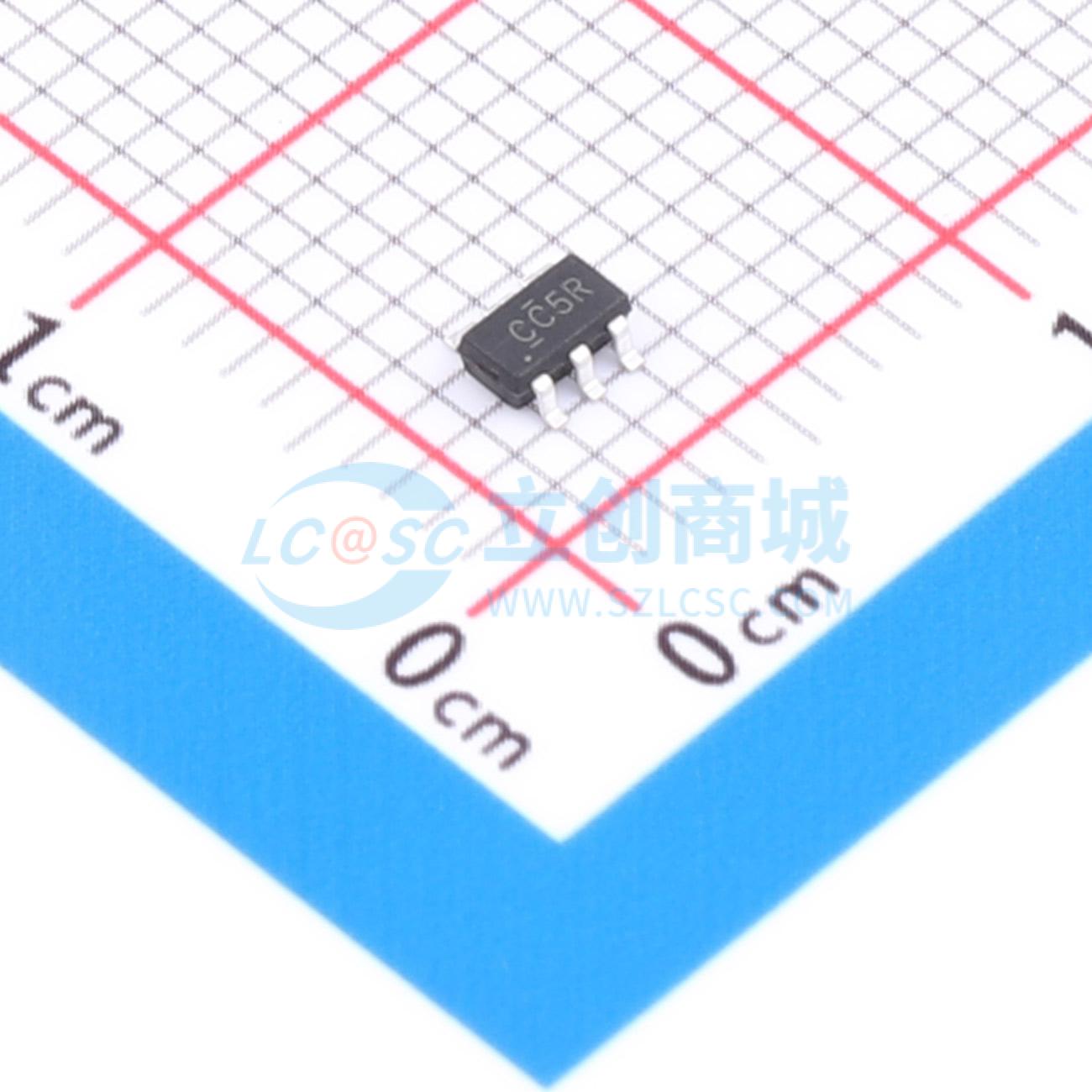

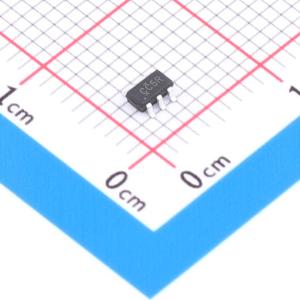

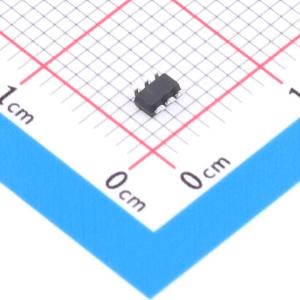

TS5A3157DBVR-MS
ESD、TVS、TSS、MOV、GDT、PLED 开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TS5A3157DBVR-MS基于CMOS工艺的模拟开关，供电电压1.65V-5.5V,具有低功耗、低传输延迟和低输出阻抗的特点。适用于NTSC/PAL视频、音频、SPDIF和HDTV等应用。
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- TS5A3157DBVR-MS
- 商品编号
- C50385406
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.046823克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | - | |
| 通道数 | - | |
| 导通电阻(Ron) | 15Ω@4.5V | |
| 工作电压 | 1.65V~5.5V | |
| 导通电容(Con) | 15.5pF | |
| 导通时间(ton) | 24ns |
| 属性 | 参数值 | |
|---|---|---|
| 关闭时间(toff) | 13ns | |
| 带宽 | 350MHz | |
| 工作温度 | -55℃~+125℃ | |
| 传播延迟(tpd) | 300ps | |
| 功能特性 | 故障保护；无毛刺切换 | |
| 电荷注入 | 7pC |
商品概述
TS5A3157DBVR-MS是一款采用硅栅CMOS技术制造的先进CMOS模拟开关。它在保持CMOS低功耗的同时实现了极低的传播延迟。模拟和数字电压可在整个电源电压范围（从VCC到GND）内变化。选择引脚具有过压保护功能，无论工作电压如何，该引脚上允许出现高于VCC、最高达7.0V的电压，而不会损坏器件或中断其工作。
商品特性
- 低功耗
- 高速
- 标准CMOS逻辑电平
- 高带宽，改善的线性度
- 可切换标准NTSC/PAL视频、音频、SPDIF和HDTV信号
- 可用于时钟切换、数据复用等
- 低导通电阻
- 先断后通电路，防止意外短路
- 工作温度范围 -25℃ ~ +125℃
- 封装类型 SOT-23-6
