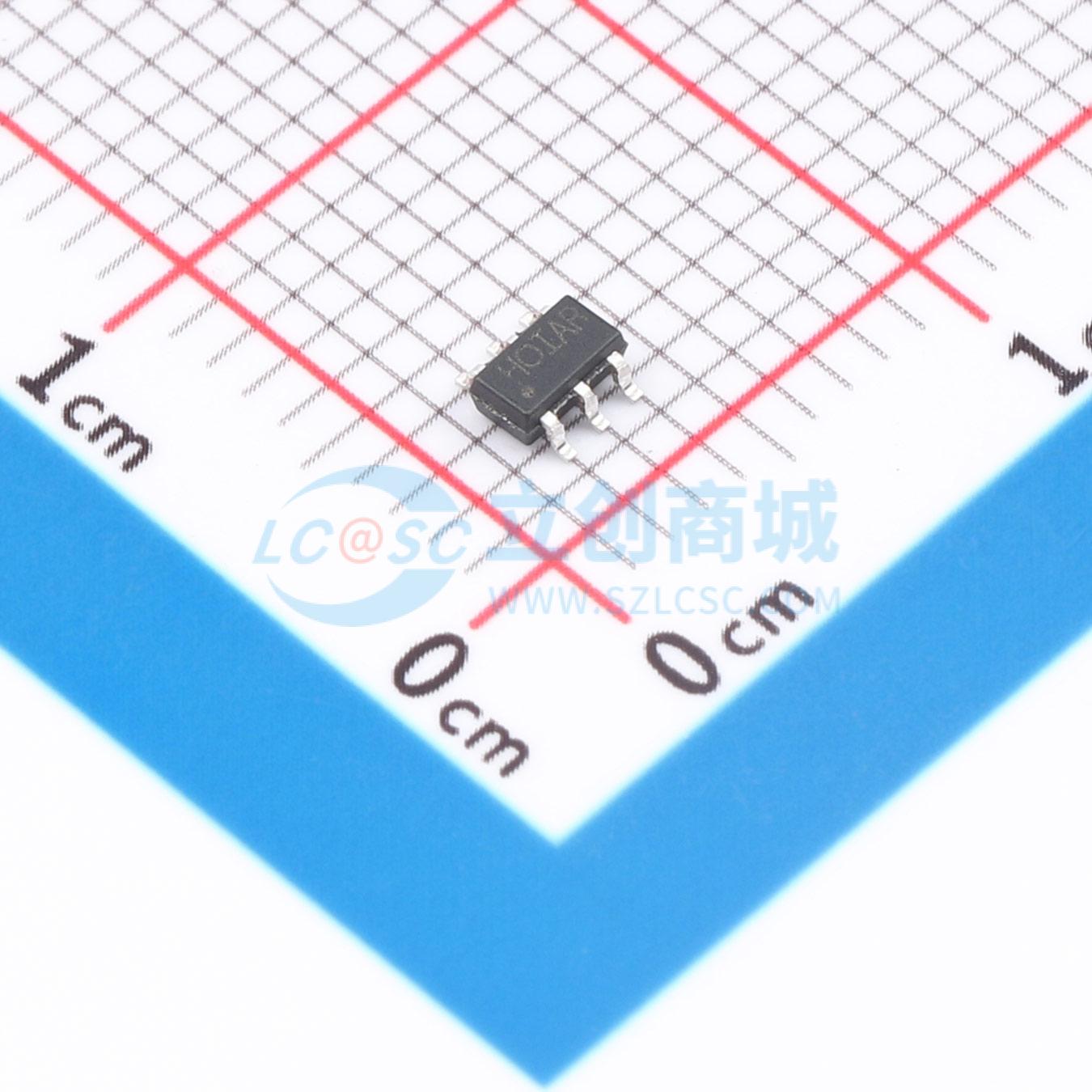

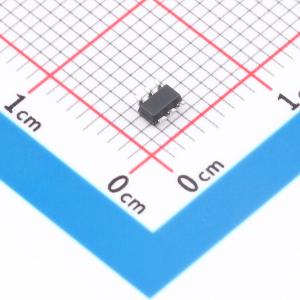

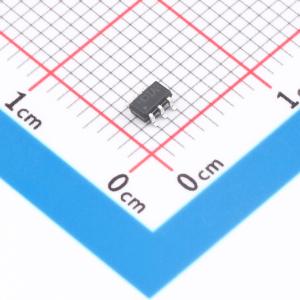

温馨提醒：图片仅供参考，商品以实物为准
MP2457GJ-MS
降压型 1.2A 4V~36V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MP2457GJ-MS是一款高效、同步降压DC/DC转换器,具有4.5V至36V的宽输入电压范围,支持800mA连续输出电流,800KHz开关频率,内置低导通电阻的MOSFET,支持PSM模式,具备过流、过压和热关断保护功能,工作温度范围为-40°C至+85°C。
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- MP2457GJ-MS
- 商品编号
- C50385345
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4V~36V | |
| 输出电压 | - | |
| 输出电流 | 1.2A | |
| 开关频率 | 800kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 400uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 逐波限流；过流保护 |
商品概述
MP2457GJ-MS器件是一款高效率的同步降压DC/DC稳压器。其宽输入电压范围使其适用于广泛的应用，例如来自未稳压电源的功率调节。它采用低RDS(ON)（典型值250mΩ/150mΩ）的内部开关，以实现最高效率（典型值92%）。支持PSM模式，工作频率固定为800kHz，允许使用小型外部元件，同时仍能保持低输出电压纹波。具备过压保护功能，该集成电路可承受高达42V的输入电压。MP2457GJ-MS支持1.2A连续输出电流，并具有0.8V标称反馈电压。其他特性包括：热关断、输入电压欠压锁定和栅极驱动欠压锁定。MP2457GJ-MS采用薄型SOT-23-6封装。
商品特性
- 宽4V至36V工作输入范围
- 42V耐压
- 1.2A连续输出电流
- 800kHz开关频率
- 带折返模式的短路保护
- 内置过流限制
- 内置过压保护
- 支持PSM模式
- 内部软启动
- 250mΩ/150mΩ低RDS(ON)内部功率MOSFET
- 输出电压从0.8V可调
- 无需肖特基二极管
- 集成内部补偿
- 热关断
- 采用SOT23-6封装
- -40℃ 至 +85℃ 温度范围
应用领域
- 电池供电设备
- 便携式媒体播放器
- 工业分布式电源应用
- 便携式手持仪器
