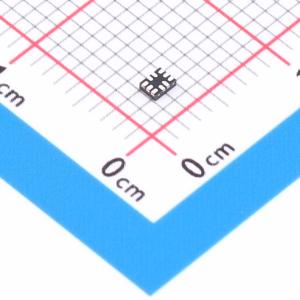

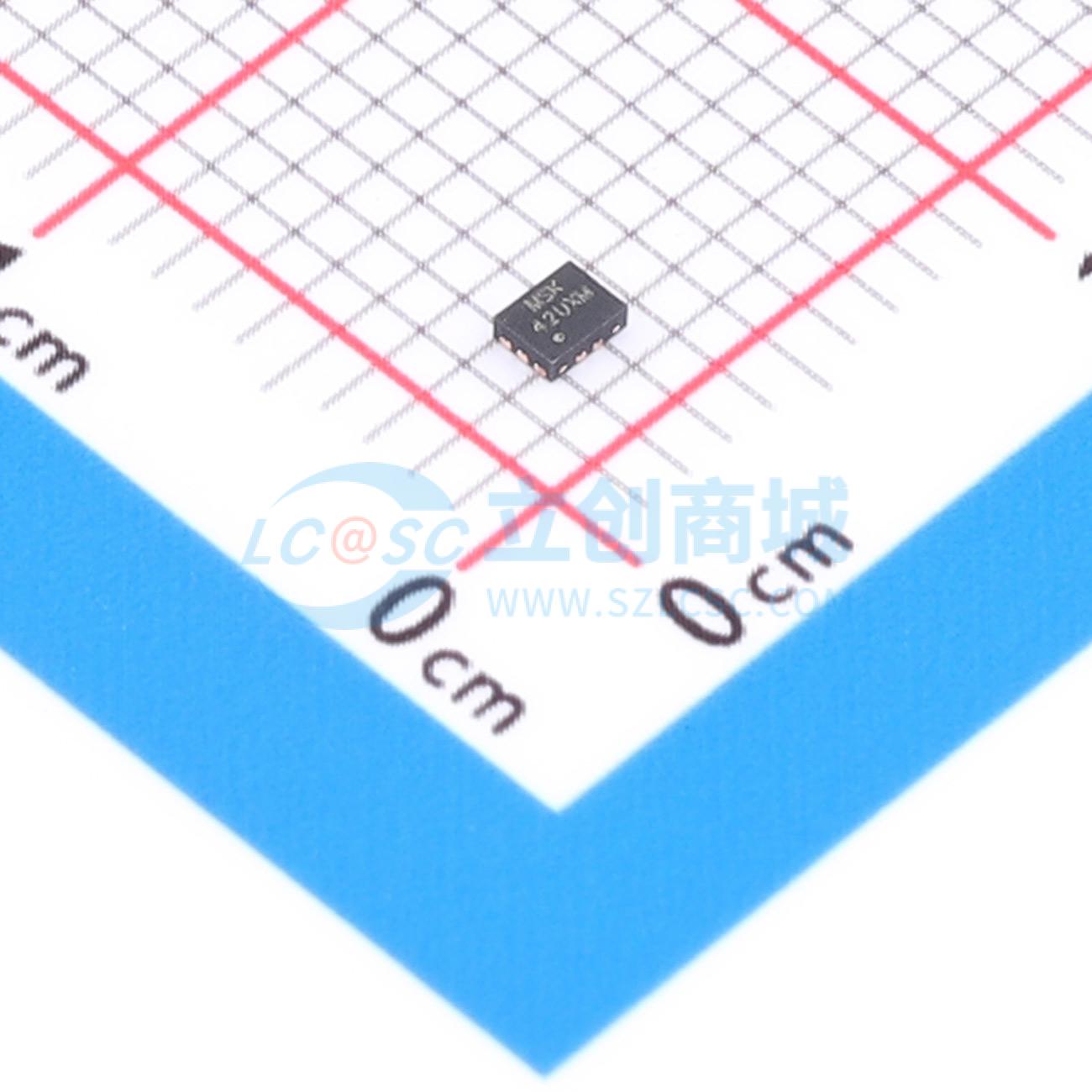

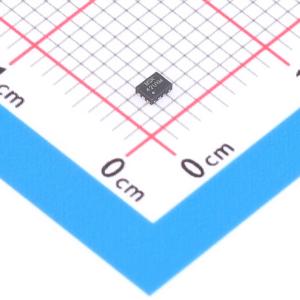

FSUSB42UMX-MS
高速双极双掷模拟开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- FSUSB42UMX-MS是一款双向、低功耗、双端口、高速USB2.0开关。配置为双刀双掷开关(DPDT)，优化用于切换两个高速(480Mbps)源或一个高速和全速(12Mbps)源,供电电压1.8V-5.5V,主要应用于手机，平板，便携式仪器，差分信号数据路由，USB信号路由等
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- FSUSB42UMX-MS
- 商品编号
- C50385399
- 商品封装
- UFQFN-10(1.4x1.8)
- 包装方式
- 编带
- 商品毛重
- 0.038821克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 2 | |
| 导通电阻(Ron) | 10Ω@3V | |
| 工作电压 | 1.8V~5.5V | |
| 导通电容(Con) | 6pF | |
| 导通时间(ton) | 14ns |
| 属性 | 参数值 | |
|---|---|---|
| 关闭时间(toff) | 8ns | |
| 带宽 | 720MHz | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟(tpd) | - | |
| 功能特性 | 双向模拟通道；无毛刺切换 | |
| 电荷注入 | 6pC |
商品概述
这是一款高带宽、快速双刀双掷模拟开关。其宽带宽和低比特间偏移特性使其能够以良好的信号完整性传输高速差分信号。每个开关均为双向，在输出端对高速信号的衰减极小或没有衰减。其高通道间串扰抑制能力可最大限度地减少噪声干扰。
商品特性
- 电源电压范围：1.8 V 至 5.5 V
- 轨到轨信号范围
- 导通电阻匹配：0.05 Ω（典型值）
- 导通电阻平坦度：在 3 V 电压下为 6.5 Ω（典型值）
- 高关断隔离度：在 250 MHz 时为 -32 dB
- 串扰抑制：在 250 MHz 时为 -41 dB
- 先断后通切换
- -3 dB 带宽：720 MHz
- 工作温度范围：-40°C 至 +125°C
应用领域
- 手机
- 个人数字助理
- 便携式仪器
- 差分信号数据路由
- USB 2.0 信号路由
