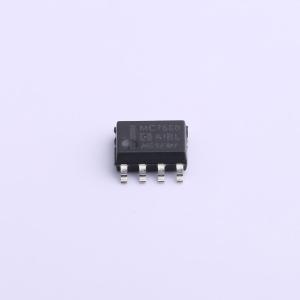

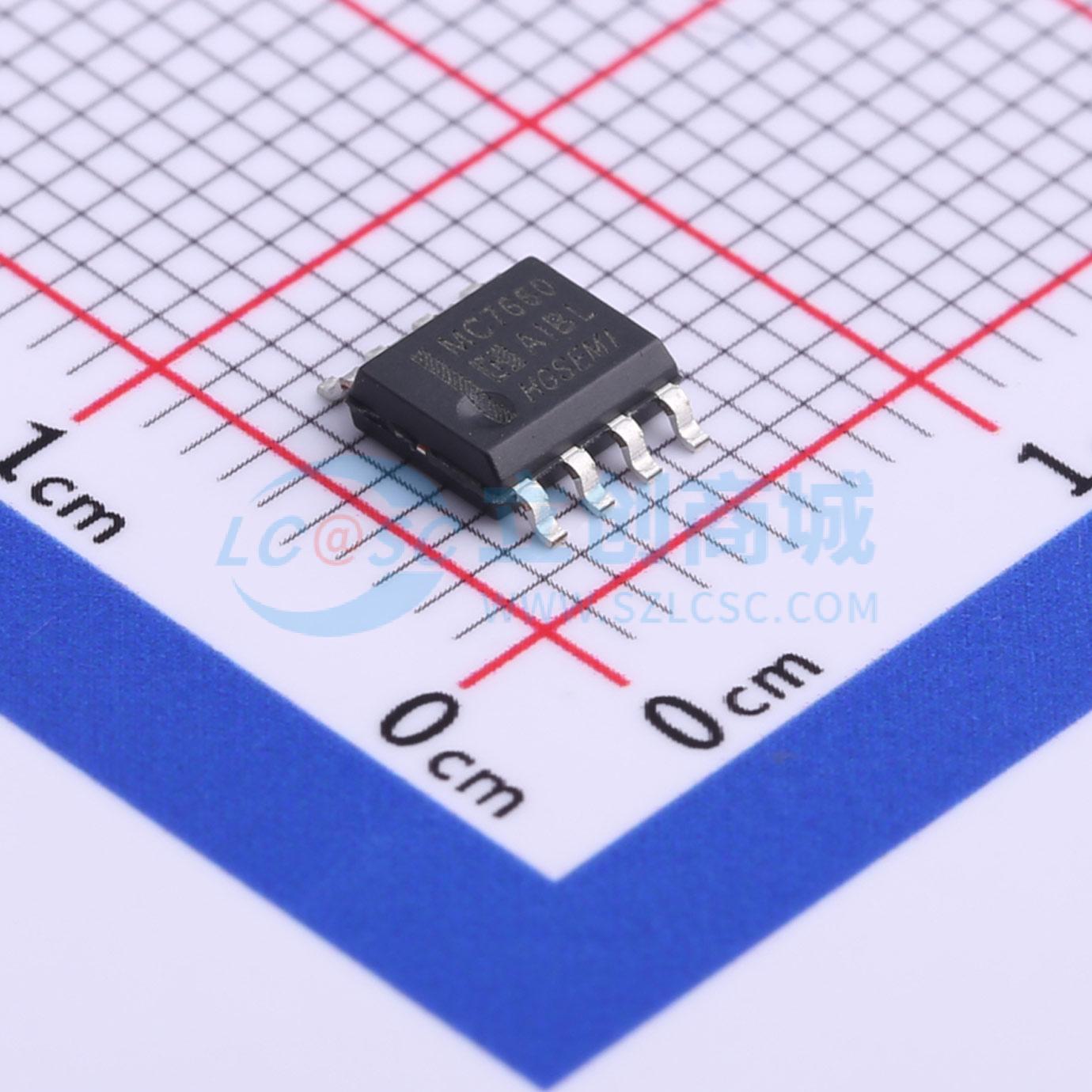

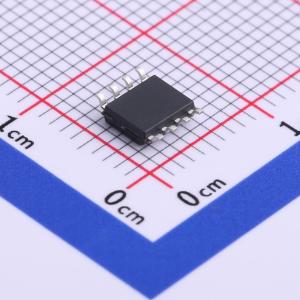

温馨提醒：图片仅供参考，商品以实物为准
MC7660M/TR
停产 电荷泵式DC-DC电压转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MC7660是一款采用铝栅CMOS技术和优化设计的电荷泵式直流-直流电压转换器。它仅需两个外部电容，就能将+4V至+10V的输入转换为对应的-4V至-10V输出，无需使用电感器，从而避免了与之相关的成本、体积和电磁干扰问题。片上振荡器的标称工作频率为10KHz
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- MC7660M/TR
- 商品编号
- C512762
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.236克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电荷泵 | |
| 功能类型 | 反相 | |
| 工作电压 | 3V~9.5V | |
| 输出电压(Vout) | -10V~-4V | |
| 静态电流(Iq) | 100uA |
| 属性 | 参数值 | |
|---|---|---|
| 输出电阻 | 70Ω | |
| 能量效率 | 98% | |
| 开关频率 | 10kHz | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 级联支持 |
商品概述
MC7660是一款采用AL栅CMOS工艺和优化设计的电荷泵DC-DC电压转换器。它仅需两个外部电容，即可将+4V至+9V的输入电压转换为相应的-4V至-9V输出电压，无需电感器，从而消除了相关的成本、尺寸和电磁干扰问题。内部振荡器标称工作频率为10KHz。通过从OSC引脚连接一个外部电容到地，可实现低于10KHz的工作频率（适用于要求更低电源电流的应用）。
商品特性
- 将+5V逻辑电源转换为-5V
- 宽输入电压范围：4V~9V
- 高效电压转换：99.9%
- 良好的电源效率：98%
- 低电源电流：40uA @5V输入
- 易于使用：仅需两个外部电容
- 兼容RS232负电源标准
- 高ESD保护：高达3kV
- 高压工作时无需Dx二极管
- 封装：SOP-8, DIP-8, MSOP-8
应用领域
- LCD显示模块
- 仪器产品
