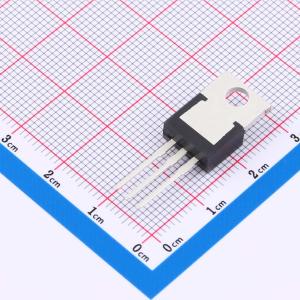

温馨提醒：图片仅供参考，商品以实物为准
LM338T
5A LDO 稳压器电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 5A 可调输出线性稳压器 LM338是一款正电压输出的低压降三端线性稳压电路，在5A输出电流下压降为1.5V。LM338输出可调电压，电压精度为1.5%。内部过热保护和限流电路，适用于各类电子产品。
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- LM338T
- 商品编号
- C512788
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.753克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 12V | |
| 输出电压 | 1.231V~1.269V | |
| 输出电流 | 5A | |
| 电源纹波抑制比(PSRR) | 72dB@(120Hz) | |
| 压差 | 1.5V@(5A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 10mA | |
| 噪声 | 0.003%Vout | |
| 特性 | 过流保护；过热保护 | |
| 工作温度 | 0℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
LM338是一款正电压输出的低压降三端线性稳压电路，在5A输出电流下压降为1.5V。LM338输出可调电压，电压精度为1.5%。内部过热保护和限流电路，适用于各类电子产品。
商品特性
- 可调版本的输出电压精度为1.5%
- 线性调整率：0.015%
- 低压差电压：5A输出电流时仅为1.5V压差
- 负载调整率：0.1%
- 限流电流：6.5A
- 温度范围：0~125°C
- 过热保护功能
应用领域
- 高效线性调整器
- 开关电源的后置稳压器
- 电池充电器
- 微处理器电源
- 台式电脑、RISC和内置处理器电源
