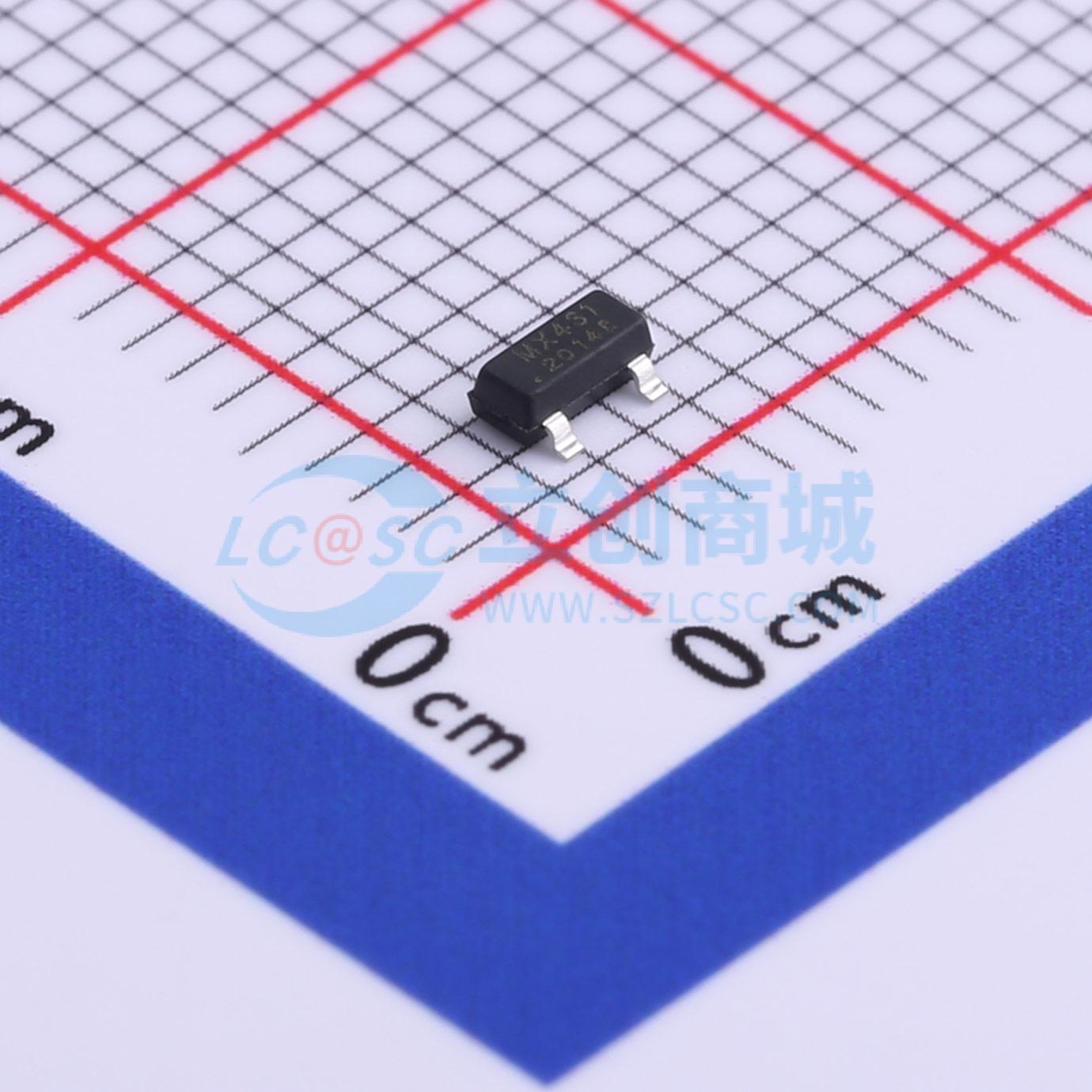

温馨提醒：图片仅供参考，商品以实物为准
MX431
可调高精度并联稳压电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 电压基准类型：并联 输出类型：可调 输入电压：40V 输出电压：2.5V~36V 精度：0.5% 温度系数：25ppm/℃ 最小阴极电流调节：1mA 动态阻抗：150mΩ 工作温度：-40℃~+125℃@(Ta) 可调高精度并联稳压电路 2.5V~36V 100MA 0.3%精度
- 品牌名称
- Mixic(中科芯亿达)
- 商品型号
- MX431
- 商品编号
- C512790
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.043克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 可调 | |
| 工作电压 | 40V | |
| 输出电压 | 2.5V~36V | |
| 输出电流 | 100mA | |
| 精度 | ±0.5% |
| 属性 | 参数值 | |
|---|---|---|
| 温度系数 | 25ppm/℃ | |
| 电压基准类型 | 并联 | |
| 静态电流(Iq) | 1.5uA | |
| 最小阴极电流调节 | 1mA | |
| 工作温度 | -40℃~+125℃@(Ta) |
商品概述
MX431/MX431T 是一款三端口可调节稳压源，在工作温度范围内保持输出电压稳定。这款芯片具有快速导通、低温漂系数和低输出阻抗特性。这也使得 MX431/MX431T 成为齐纳二极管的理想替代品，可应用于开关电源、充电器以及其它可调节型稳压器等。 MX431/MX431T 的输出电压可同通过外接电阻设置为 REF（2.5V）和 CATHODE 最大端口电压（36V）之间的任何电压值。 MX431/MX431T 精密基准电压有两种输出精度：0.5% 和 1% 。 该电路有提供小封装形式： SOT-23。 MX431与MX431T引脚顺序不一样，应用时需注意。
商品特性
- 可编程精确电压输出
- 电容负载下具备高稳定性
- 电流能力: 100mA（MAX）
- 低温度系数：25ppm/℃（典型值）
- 低输出噪声
- 宽工作温度范围： -40°C~+125°C
- 封装 MSL 等级：MSL1
应用领域
- 充电器
- 电压适配器
- 开关电源
- 精密电压基准
