温馨提醒：图片仅供参考，商品以实物为准

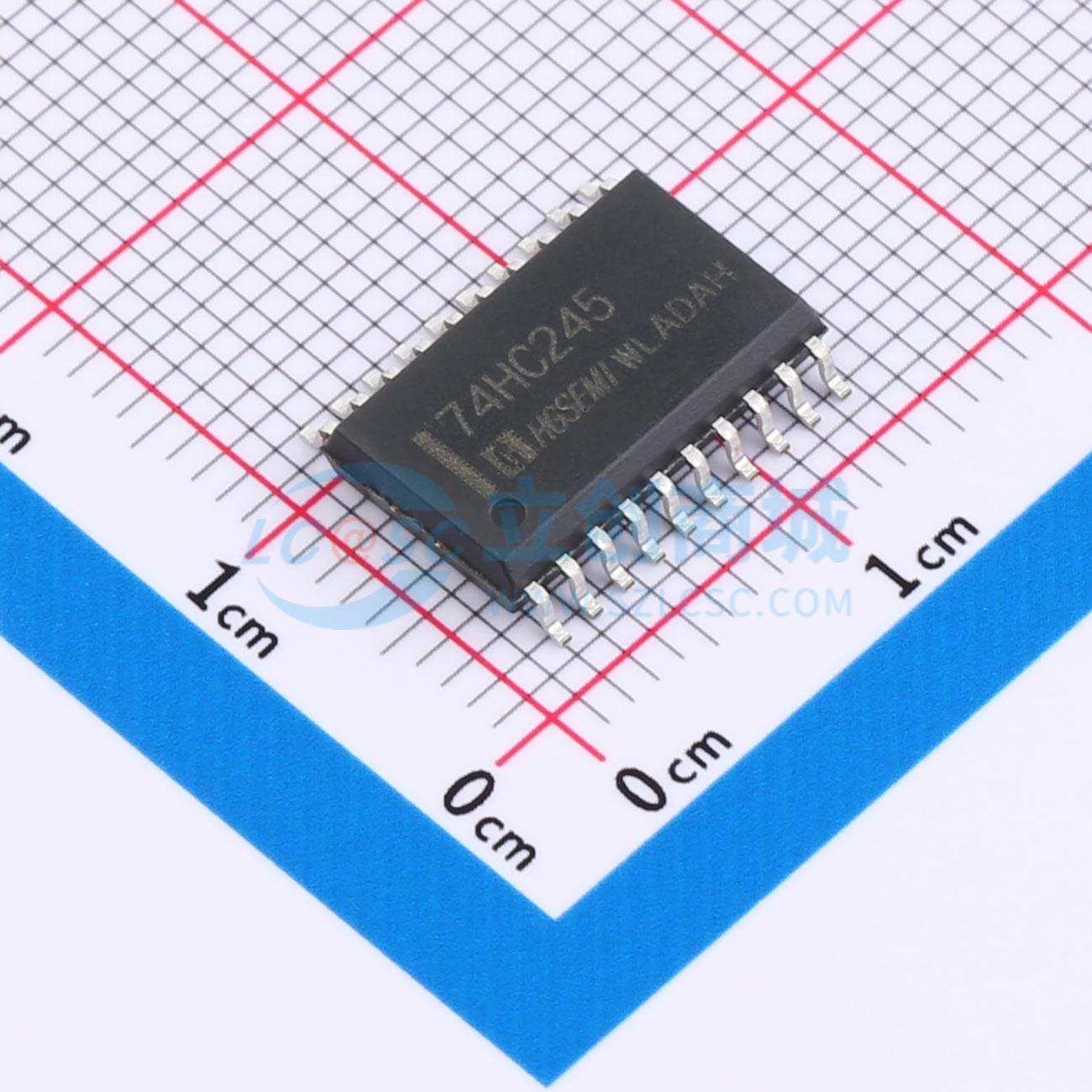

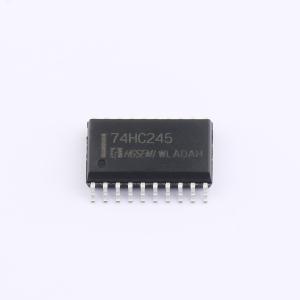

74HC245M/TR
带三态控制的8路总线收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 具有三态输出的八路总线收发器
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- 74HC245M/TR
- 商品编号
- C512774
- 商品封装
- SOP-20-300mil
- 包装方式
- 编带
- 商品毛重
- 1.224克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 2V~6V | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 通道类型 | 双向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 系列 | 74系列 | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 160uA | |
| 传播延迟(tpd) | 9ns@4.5V,50pF | |
| 功能特性 | 输出使能 |
商品概述
74HC245是一款高速硅栅CMOS器件，其引脚与低功耗肖特基TTL系列兼容。该电路完全符合JEDEC 7A标准。它是一款8路总线收发器，在发送和接收两个方向上均具有正相三态总线兼容输出。输出使能端（OE，上划线）便于实现级联功能，而发送/接收方向输入端用于控制数据传输方向。OE（上划线）端控制输出，可有效隔离总线。该器件与74HC640功能相似，但具有正相输出。
商品特性
- 八路双向总线驱动
- 正相三态输出
- ESD防护能力：人体模式超过2000V，机械模式超过200V
- 工作环境温度范围：-40~85℃
- 封装形式：DIP-20、SOP-20W、TSSOP-20、SOP-20 208mil
