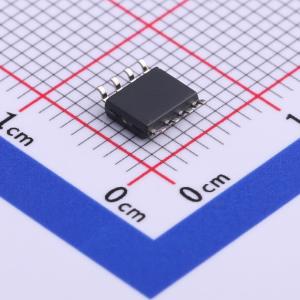

温馨提醒：图片仅供参考，商品以实物为准
MAX3072EIM/TR
具有热插拔、失效保护、+16kVESD保护的3.3V RS485收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 3.3V供电，具有±16kV ESD保护的RS-485/RS-422收发器。具有失效保护电路和热插拔功能。
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- MAX3072EIM/TR
- 商品编号
- C512782
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.239克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 3.15V~3.45V | |
| 数据速率 | 115Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±16kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 600uA | |
| 通讯模式 | 半双工 | |
| 功能特性 | 热插拔保护；Tx/Rx启用；热关断保护；使能关断；低功耗模式；过流保护 |
商品概述
MAX3070E-MAX3078E是采用+3.3V单电源供电、具备±16kV ESD保护的RS-485/RS-422收发器。该系列器件集成了失效保护电路，当接收器输入开路、短路或总线上所有发送器均被禁用时，可确保接收器输出逻辑高电平。全系列产品支持热插拔功能，可在上电或热插入过程中抑制总线上的故障瞬变信号。MAX3070E-MAX3075E采用低摆率驱动器，有助于降低电磁干扰并减少因电缆端接不当引起的信号反射，支持高达500kbps的无差错数据传输；而MAX3076E/MAX3077E/MAX3078E的驱动器摆率不受限制，可实现高达16Mbps的数据传输速率。MAX3072E/MAX3075E/MAX3078E适用于半双工通信，MAX3070E/MAX3071E/MAX3073E/MAX3074E/MAX3076E/MAX3077E则用于全双工通信。所有器件的接收器具有1/8单位负载的输入阻抗，支持在总线上挂接多达256个收发器。该系列提供商用级和工业级温度范围版本，并采用多种封装形式。
商品特性
- 真正的失效保护接收器（MAX3071E/MAX3074E/MAX3077E除外），具备低功耗关断模式
- DE与RE（上划线）引脚采用热插拔输入结构
- +3.3V工作电压，总线上支持挂接多达256个收发器；具备摆率限制功能以支持无差错数据传输（MAX3076E/MAX3077E/MAX3078E除外）
- I/O端口提供增强型ESD保护（±16kV，符合IEC 61000-4-2模型）
- 可直接替代SN65HVD72-78系列产品
应用领域
- 数字电表、水表与工业控制
- 路由器与交换机
- 仪器仪表
- 电平转换
