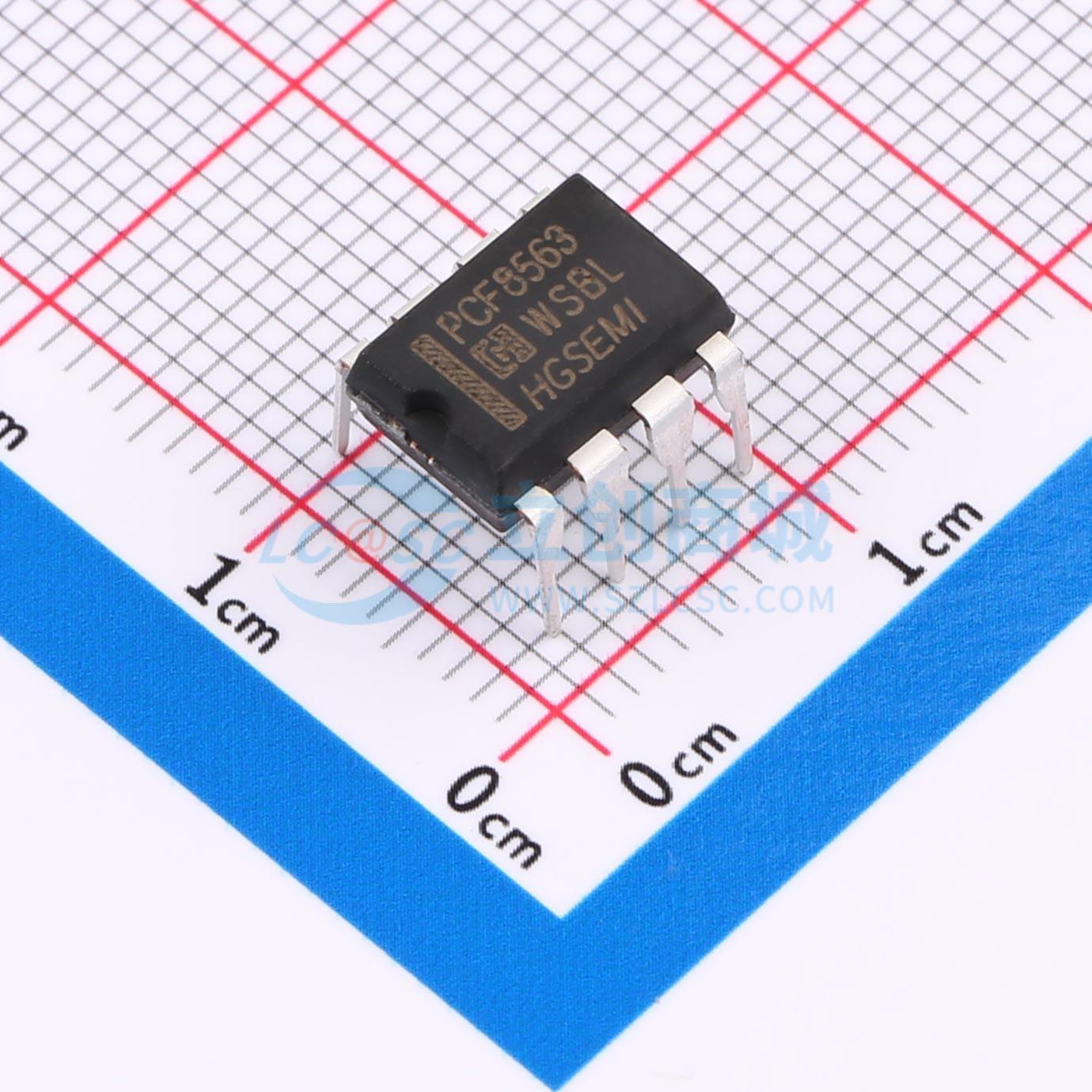

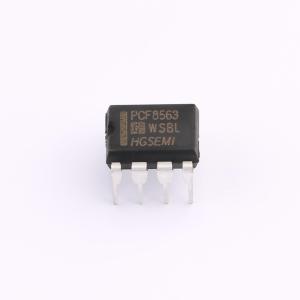

PCF8563N
I²C实时时钟/日历芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 低功耗CMOS实时时钟/日历芯片
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- PCF8563N
- 商品编号
- C512783
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.779克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 实时时钟(RTC) | |
| 接口类型 | I2C | |
| 晶振类型 | 外置 | |
| 闹钟输出 | 有 | |
| 工作电流 | 250nA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.8V~5.5V | |
| 静态电流(Iq) | 0.25uA | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 倒数计时器；告警功能；可编程时钟输出 |
商品概述
PCF8563是一款低功耗CMOS实时时钟/日历芯片，它提供一个可编程的时钟输出，一个中断输出和一个掉电检测器，所有的地址和数据都通过I2C总线接口串行传递。最大总线速度为400Kbits/s，每次读写数据后，内嵌的字地址寄存器会自动递增。
商品特性
- 可计时基于32.768kHz晶体的秒，分，小时，星期，日，月和年
- 带有世纪标志
- 宽工作电压范围：1.2 ~ 5.5 V
- 低休眠电流：典型值为0.25 μA（VDD = 3.0 V，TA = 25℃）
- I2C总线从地址：读，0A3H；写，0A2H
- 可编程时钟输出频率为：32.768kHz，1024Hz，32Hz，1Hz
- 报警和定时器功能
- 掉电检测器
- 内部集成振荡电容
- 封装形式：SOP-8/MSOP-8/DIP-8/DFN-8
- 漏极开路中断引脚
应用领域
- 便携仪器
- 移动电话
- 传真机
- 复费率电能表
- IC卡水表
- 门禁
- 考勤机
- 时钟日历
