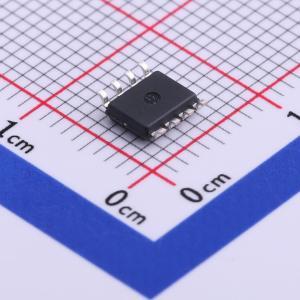

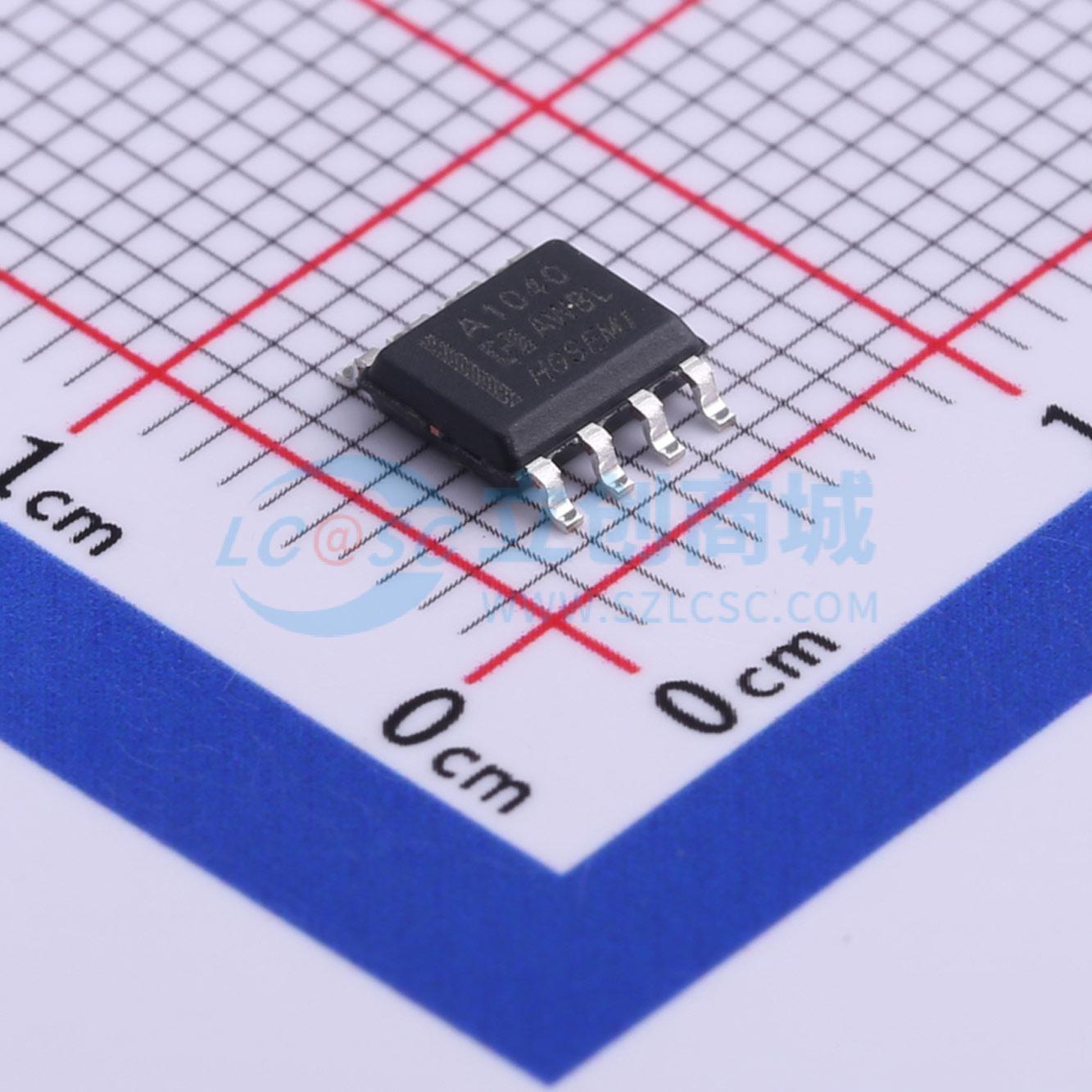

温馨提醒：图片仅供参考，商品以实物为准
HGA1040M/TR
HGA1040高速总线接收器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- HGA1040是控制器局域网（CAN）协议控制器和物理总线之间的接口。它主要应用在汽车的高速应用上，速度可达1Mbaud。
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- HGA1040M/TR
- 商品编号
- C512780
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.133克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | CAN收发器 | |
| 类型 | CAN收发器 | |
| 数据速率 | 1Mbps | |
| 工作电压 | 4.75V~5.25V | |
| 工作电流 | 70mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+150℃ | |
| 通道数 | 1 | |
| 静态电流 | 15uA | |
| 功能特性 | 唤醒功能；热关断保护；ESD保护；TXD占优超时；低功耗模式；总线故障保护；使能 |
商品概述
HGA1040是控制器局域网（CAN）协议控制器与物理总线之间的接口。该器件主要应用于汽车领域的高速应用，通信速率可达1Mbaud。HGA1040为总线提供差分发送能力，并为CAN控制器提供差分接收能力。该器件在引脚和功能上与HGA1050兼容，具备出色的电磁兼容（EMC）性能，在未上电状态下具有理想的无源特性，并提供低功耗管理，支持远程唤醒功能。
商品特性
- 完全符合ISO 11898标准
- 高速通信，速率高达1Mbaud
- 极低的电磁辐射（EME）
- 差分接收器具有宽共模范围，抗电磁干扰（EMI）能力强
- 未上电时收发器与总线隔离（零负载）
- 输入级兼容3.3V至5V器件
- 若使用分裂终端，其电压源可稳定隐性总线电平，进一步改善电磁辐射（EME）
- 至少可连接110个节点
- 具有极低待机电流消耗，支持通过总线远程唤醒
- 发送数据（TXD）显性超时功能
- 在汽车瞬态环境下对总线引脚提供保护
- 可抵御总线引脚和SPLIT引脚对电源和地的短路
- 具备热保护功能
- 提供SOP-8、MSOP-8和DFN-8（3×3mm）封装
应用领域
- 汽车电子
