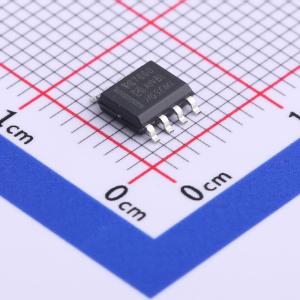

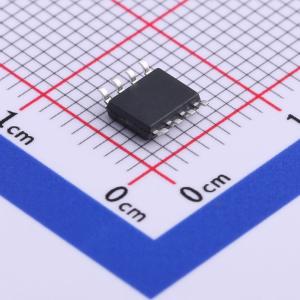

TC7660M/TR
电荷泵式DC-DC电压转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TC7660 是一款采用 AL-gate CMOS 技术和优化设计的电荷泵 DC-DC 电压转换器。它仅使用两个外部电容即可将 +2.5V 至 +10V 输入转换为相应的 -2.5V 至 -10V 输出。无需电感，从而避免了电感带来的成本、尺寸和 EMI 问题。片上振荡器的标称工作频率为 10KHz。通过在 OSC 和地之间连接一个外部电容，可以实现低于 10KHz 的工作频率（适用于低电源电流应用）。
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- TC7660M/TR
- 商品编号
- C512761
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.241克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电荷泵 | |
| 功能类型 | 反相 | |
| 工作电压 | 3V~9.5V | |
| 输出电压(Vout) | -10V~-2.5V | |
| 静态电流(Iq) | 40uA |
| 属性 | 参数值 | |
|---|---|---|
| 输出电阻 | 70Ω | |
| 能量效率 | 98% | |
| 开关频率 | 10kHz | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 级联支持 |
商品概述
TC7660是一款采用AL栅CMOS技术及优化设计的电荷泵DC-DC电压转换器。它仅需两个外部电容，即可将+2.5V至+9V的输入电压转换为相应的-2.5V至-9V输出电压，从而省去了电感器及其相关的成本、尺寸和电磁干扰。其内部振荡器标称工作频率为10KHz。通过从OSC引脚连接一个外部电容到地，可实现低于10KHz的工作频率，适用于需要更低电源电流的应用。
商品特性
- 将+5V逻辑电源转换为-5V
- 宽输入电压范围：2.5V~9V
- 高电压转换效率：99.9%
- 良好的功率效率：98%
- 低电源电流：40uA（输入5V时）
- 易于使用：仅需两个外部电容
- 兼容RS232负电源标准
- 高ESD保护：高达3kV
- 高压工作时无需Dx二极管
- 封装：SOP-8, DIP-8, MSOP-8
应用领域
- LCD显示模块
- 仪器产品
