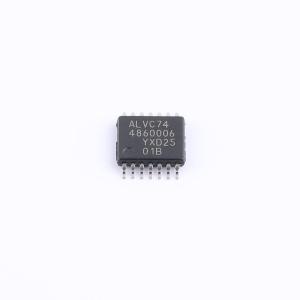

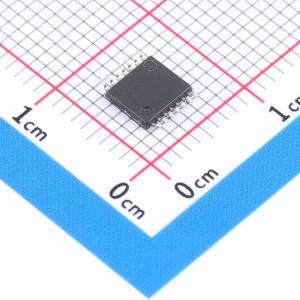

温馨提醒：图片仅供参考，商品以实物为准
74ALVC74PW,118
74ALVC74PW,118
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 74ALVC74 是一款双路正边沿触发的 D 型触发器，具有独立的数据（D）、时钟（CP）、置位（SD）和复位（RD）输入，以及互补的 Q 和 Q(非)输出。在时钟由低电平向高电平转换时，D 输入的数据若满足建立时间和保持时间要求，将被存储在触发器中并出现在 Q 输出端。所有输入均采用施密特触发器，使该器件能耐受缓慢的上升和下降时间
- 品牌名称
- Nexperia(安世)
- 商品型号
- 74ALVC74PW,118
- 商品编号
- C513299
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.175234克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 1.65V~3.6V | |
| 时钟频率(fc) | 425MHz | |
| 功能 | 置位和复位 | |
| 元件数 | 2 | |
| 每个元件位数 | 1 | |
| 输出类型 | 互补型 |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 3.8ns@3.3V,50pF | |
| 系列 | 74ALVC系列 | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 静态电流(Iq) | 10uA | |
| 输入电容 | 3.5pF | |
| 工作温度 | -40℃~+85℃ | |
| 同步/异步 | 异步 |
应用领域
- 数据处理
- 信号同步
- 时序控制
- 低功耗应用
- 部分断电模式操作
- 直接接口TTL电平
- 慢上升和下降时间的输入容差
