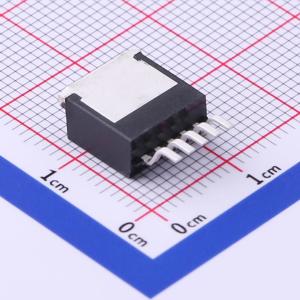

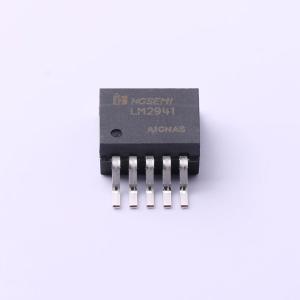

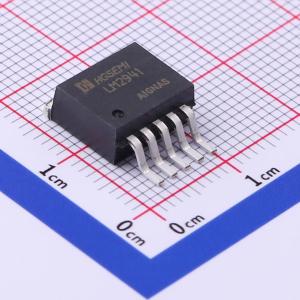

温馨提醒：图片仅供参考，商品以实物为准
LM2941S/TR
1A LDO稳压器电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM2941是一款高性价比的LDO芯片，在整个工作温度范围内输出1A电流的能力而漏失电压典型值在0.6V，最大漏失电压不超过1V。当输入电压和输出电压差异超过3V以上时候，内部的降静态电流模块开始工作从而降低整个电路消耗的总静态电流，使其不超过规范值。LM2941带有电池反接保护的功能和抗2倍电池电压跳变的能力。还有输出短路电流保护功能，过温保和过压保护等功能。
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- LM2941S/TR
- 商品编号
- C512759
- 商品封装
- TO-263-5
- 包装方式
- 编带
- 商品毛重
- 2.322克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 26V | |
| 输出电压 | 5V~20V | |
| 输出电流 | 1A | |
| 电源纹波抑制比(PSRR) | - | |
| 压差 | 500mV@(1A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 10mA | |
| 噪声 | 0.003%Vout | |
| 特性 | 过压保护；反接保护；过热保护；短路保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
