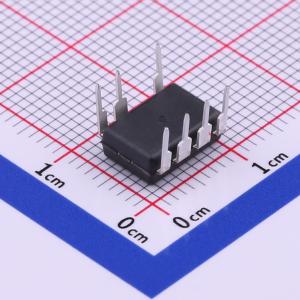

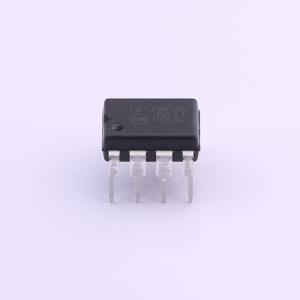

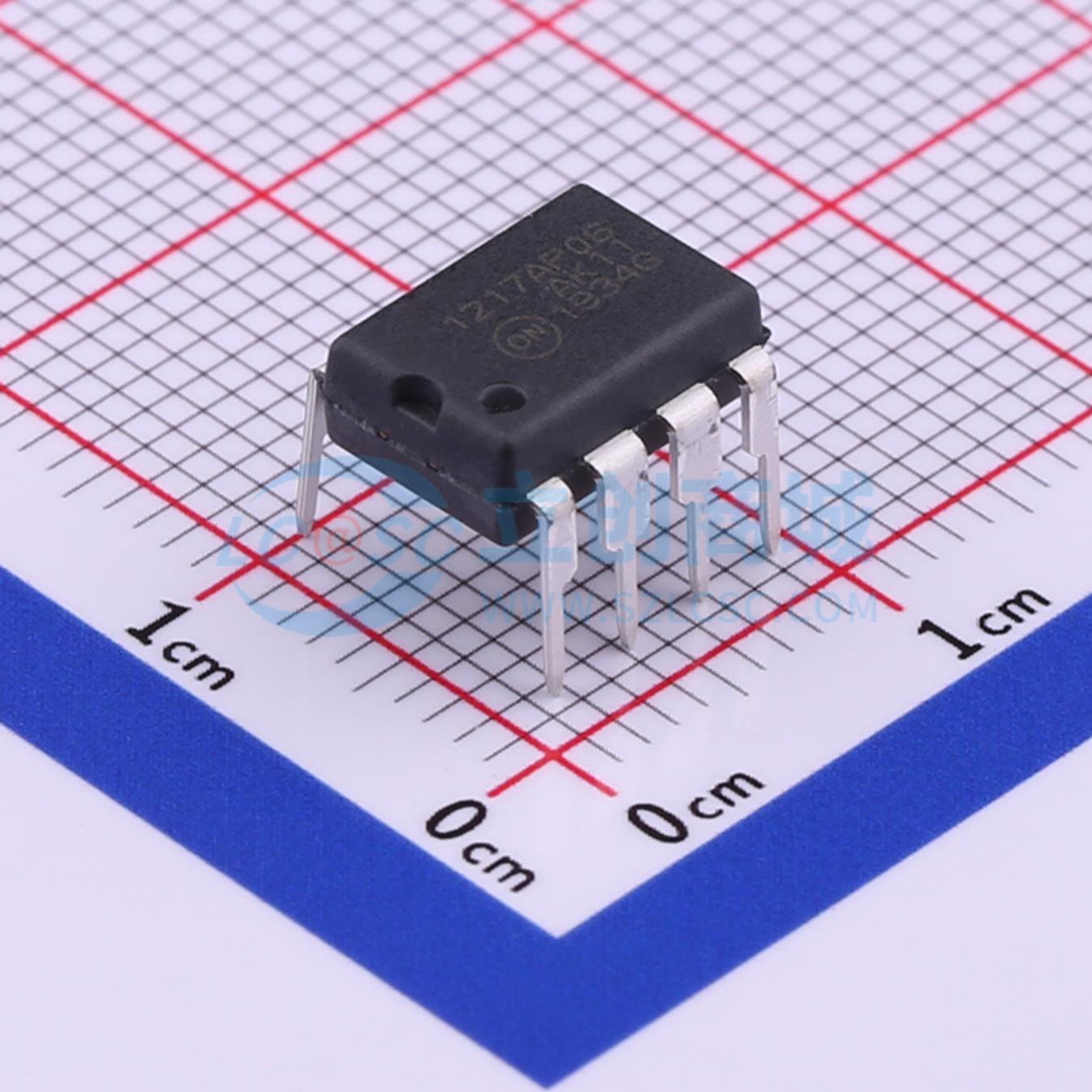

NCP1217AP65G

7.6V~16V

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: onsemi(安森美)
商品型号: NCP1217AP65G
商品编号: C513006
商品封装: PDIP-7
包装方式: 管装
商品毛重: 1.185克(g)

商品参数

	属性	参数值
	晶体管耐压	-
	拓扑结构	反激式
	功能特性	过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；软启动；欠压保护(UVP)；过流保护(OCP)
	工作温度	0℃~+150℃
	工作模式	-
	输出电压	-
	反馈方式	副边反馈

商品概述

NCP1217采用标准的电流模式架构，关断事件由峰值电流设定点决定。在低元件数量是关键参数的应用中，该元件是理想之选，尤其适用于低成本AC/DC适配器、电视电源等。由于采用高性能高压技术，NCP1217集成了基于UC384X的电源通常所需的所有必要元件：定时元件、反馈器件、低通滤波器和启动器件，并且通过提供以下功能对原元件进行了改进：1) 可外部触发的锁存关断功能；2) 斜坡补偿；3) 短路保护。

商品特性

具备可调节跳周期功能的电流模式
内置斜坡补偿
自动恢复内部输出短路保护
内部1.0 ms软启动（仅NCP1217A）
占空比限制为50%（仅NCP1217A）
调节引脚置高时完全锁存关断
极低的空载待机功耗
内部温度关断
500 mA峰值电流能力
固定频率版本：65 kHz、100 kHz和133 kHz
直接连接光耦合器
内部前沿消隐
提供用于瞬态和交流分析的SPICE模型
这些是无铅器件

应用领域

用于电视、机顶盒等的高功率AC/DC转换器
笔记本电脑离线适配器
电信DC-DC转换器
所有电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	7.6V~16V
	开关频率	65kHz
	输出电流	-
	耗散功率(Pd)	-
	最大占空比	46.5%
