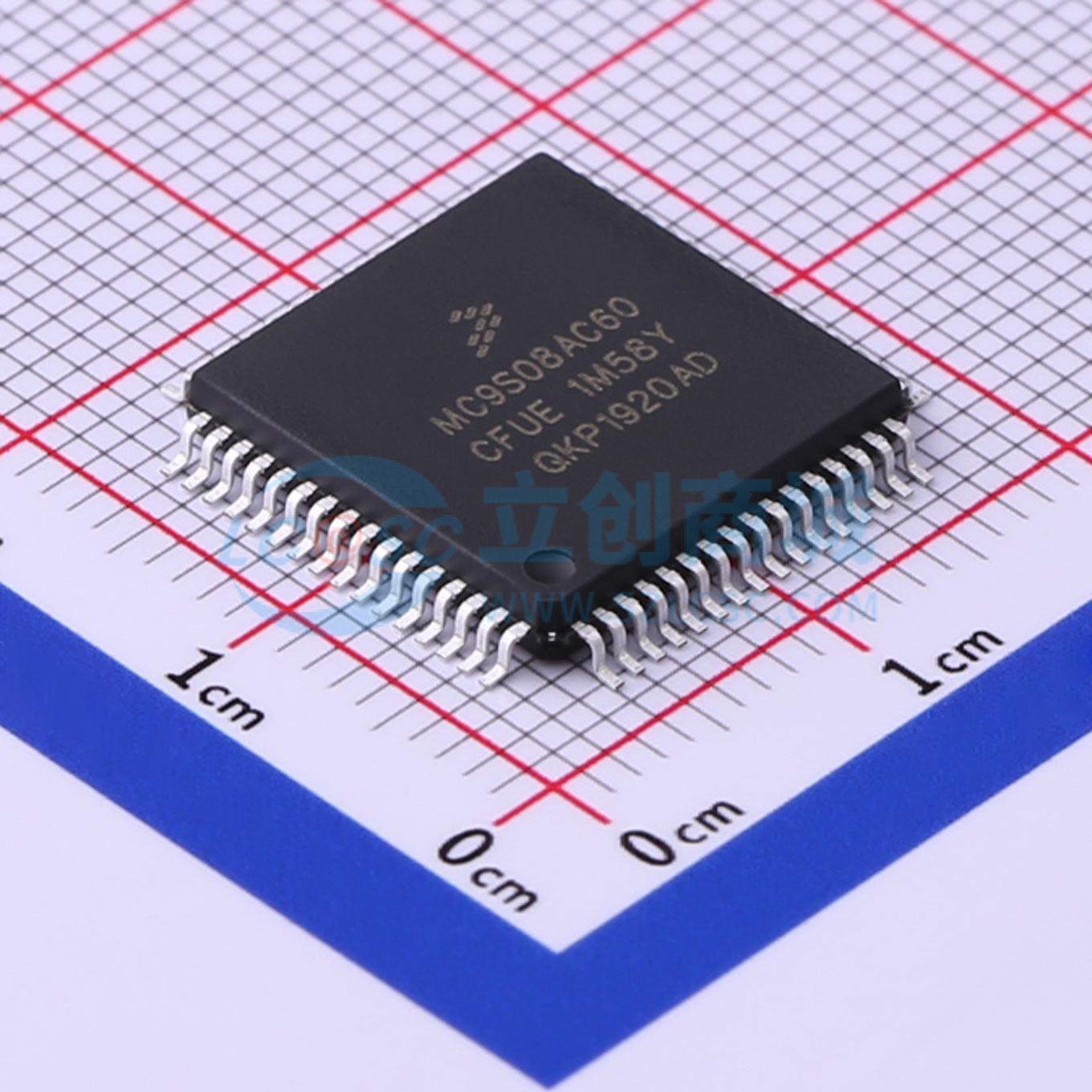

MC9S08AC60CFUE
MC9S08AC60CFUE
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：40-MHz HCS08 CPU（中央处理器单元），20-MHz 内部总线频率，HC08 指令集并增加 BGND 指令。 背景调试系统。 断点功能，允许在 PC 电路调试期间设置单个断点（片上调试模块中还有另外两个断点）。 片上在线仿真器（ICE），调试模块包含两个比较器和九种触发模式，八个深度 FIFO 用于存储流程变更地址和仅事件数据，支持标签和强制断点。 支持多达 32 个中断/复位源。 高达 60 KB 的片上闪存，带有安全选项
- 品牌名称
- NXP(恩智浦)
- 商品型号
- MC9S08AC60CFUE
- 商品编号
- C511748
- 商品封装
- LQFP-64(14x14)
- 包装方式
- 托盘
- 商品毛重
- 0.95克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | - | |
| CPU最大主频 | 40MHz | |
| 程序存储容量 | 60KB |
| 属性 | 参数值 | |
|---|---|---|
| 程序存储器类型 | FLASH | |
| I/O数量 | 54 | |
| ADC(位数) | 10bit | |
| 工作电压 | 2.7V~5.5V |
商品特性
- 40-MHz HCS08 CPU(中央处理单元)
- 20-MHz内部总线频率
- HC08指令集，增加了BGND指令
- 背景调试系统在线调试期间可以设置单个断点（在片上调试模式时可以再增加两个断点）
- 调试模式包括2个比较仪和9个触发器模式
- 8个FIFO来存储流控制地址和事件数据
- 调试模式支持标签和强制断点
- 支持高达32个中断/复位源
- 高达16KB的片上在线可编程FLASH存储器，有块保护和安全选项
- 高达1KB的片上RAM
- 时钟源选项包括晶体，振荡器，外部时钟，或能够NVM调整的精确的内部集成时钟
- 可选的看门狗（COP）复位，使用运行于独立的内部时钟源或总线时钟
- 低压检测复位或中断
- 非法操作符检测复位
- 非法地址检测复位
- 等待模式，以及两种停止模式
- ADC - 8通道，10位AD转换器，包含自动比较功能
- SCI - 两个串行通信接口模块，可选的13位间断字符通讯模式
- SPI - 串行外设接口模块
- IIC - 内部集成电路总线模块，最大总线负载时，传输速度可达100kps，减少负载将会允许更高的波特率
- 定时器 - 3个16位定时器/PWM（TPM）模块 - 2个2通道和1个4通道；每个定时器在每个通道上都有可选的输入捕捉，输出比较，PWM。每个定时器在每个通道上都可以配置为边沿对齐。每一个定时器/PWM（TPM）可以在其所有通道产生中心对齐的PWM（CPWM）
- KBI - 7引脚键盘中断模块
- 高达38个通用输入/输出（I/O）引脚
- 输入时，每个端口都有软件选择的上拉电阻
- 输出时，每个端口都有软件选择的输出斜率控制
- 输出时，每个端口都有软件选择的驱动强度
- 主复位引脚和上电复位（POR）
- RESET，IRQ，BKGD/MS引脚在内部上拉以减小客户系统成本
- 48引脚QFN
- 44引脚LQFP
- 42引脚SDIP
- 32引脚LQFP
