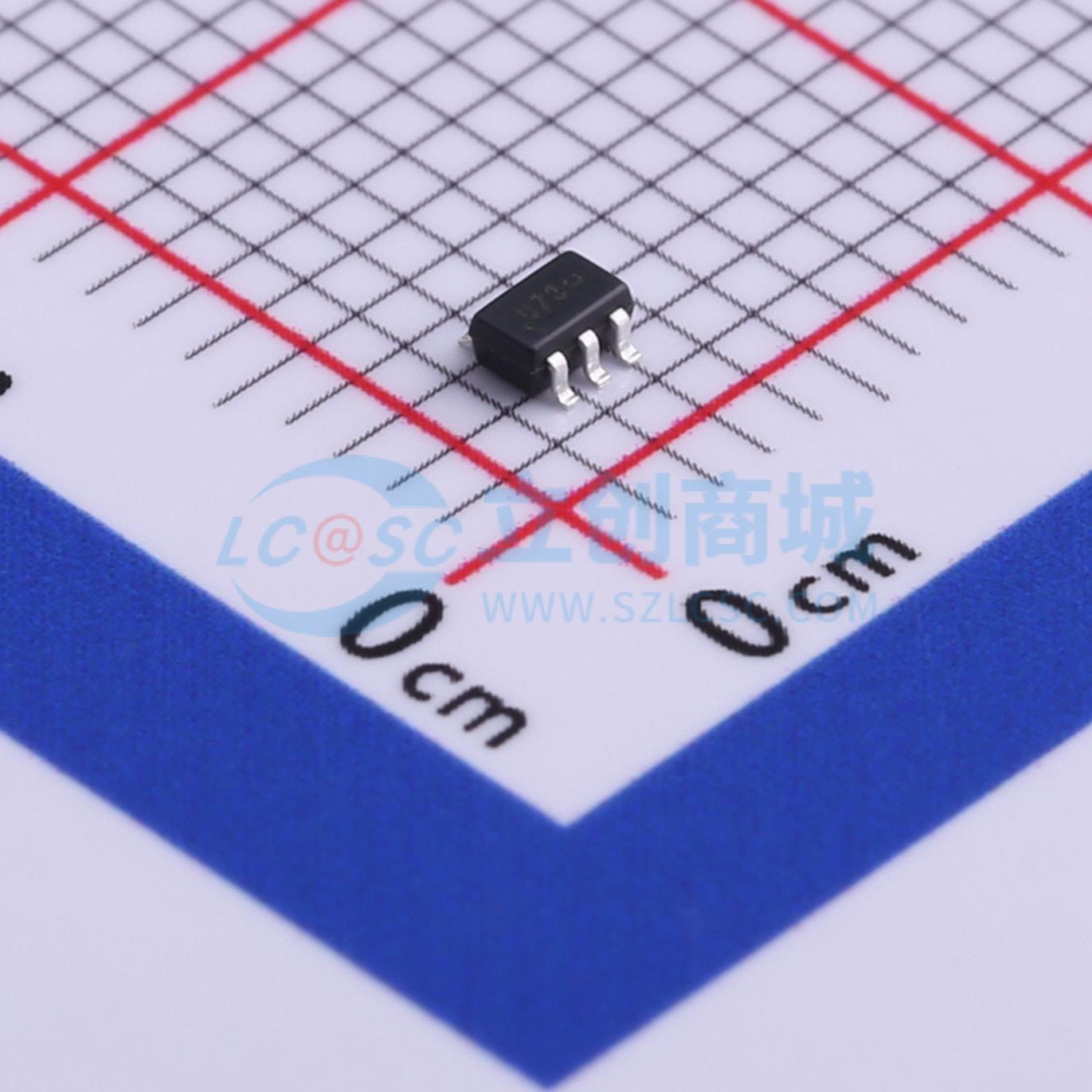

温馨提醒：图片仅供参考，商品以实物为准

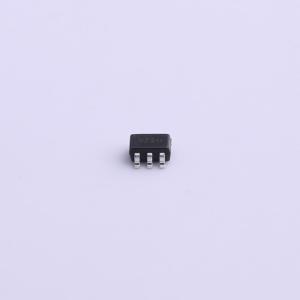

UM3156

低压单刀双掷模拟开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: UM3156是一款采用硅栅CMOS技术制造的先进CMOS模拟开关。它在保持CMOS低功耗的同时，实现了极低的传播延迟和导通电阻RDS(ON)。这些特性使其非常适合便携式和电池供电应用
品牌名称: Union(英联)
商品型号: UM3156
商品编号: C510532
商品封装: SOT-363
包装方式: 编带
商品毛重: 0.04克(g)

商品参数

商品概述

UM3156是一款采用硅栅CMOS技术制造的先进CMOS模拟开关。它在实现极低传播延迟和RDS(ON)电阻的同时，保持了CMOS的低功耗特性。这些特点使其非常适合便携式和电池供电应用。该开关在导通时能在电源轨内双向同等良好地传导信号，在关断时可阻断至电源电平。保证先断后通。选择引脚具备过压保护功能，无论工作电压如何，该引脚可承受高达6.5V（高于VCC）的电压而不会损坏或影响器件的正常工作。通过改进控制电路输入缓冲器，只要控制信号输入保持在大于VIH最小值且小于VIL最大值的电平，UM3156就能在轨到轨信号传输时保持低功耗。因此，该器件可用于混合电压轨环境，尤其非常适合移动手机应用，允许与基带处理器通用I/O直接接口，并且不再需要控制输入等于VCC来保持低功耗。

商品特性

控制输入可承受5V电压
低电荷注入
出色的导通电阻匹配
低总谐波失真（THD）
1.65V至5.5V单电源供电
ESD性能：人体模型 > 2kV，机器模式 > 200V
SC70 - 6/SC88/SOT363封装
无铅封装

应用领域

采样保持电路
电池供电设备
音频和视频信号路由
通信电路

数据手册PDF

放大查看下载PDF

优惠活动

9.2折

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交9单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	工作电压	1.65V~5.5V
	导通时间(ton)	6.2ns
	导通电阻(Ron)	12Ω

	属性	参数值
	关闭时间(toff)	3.8ns
	工作温度	-55℃~+125℃
	导通电容(Con)	20.1pF
	带宽	230MHz
	传播延迟(tpd)	800ps
