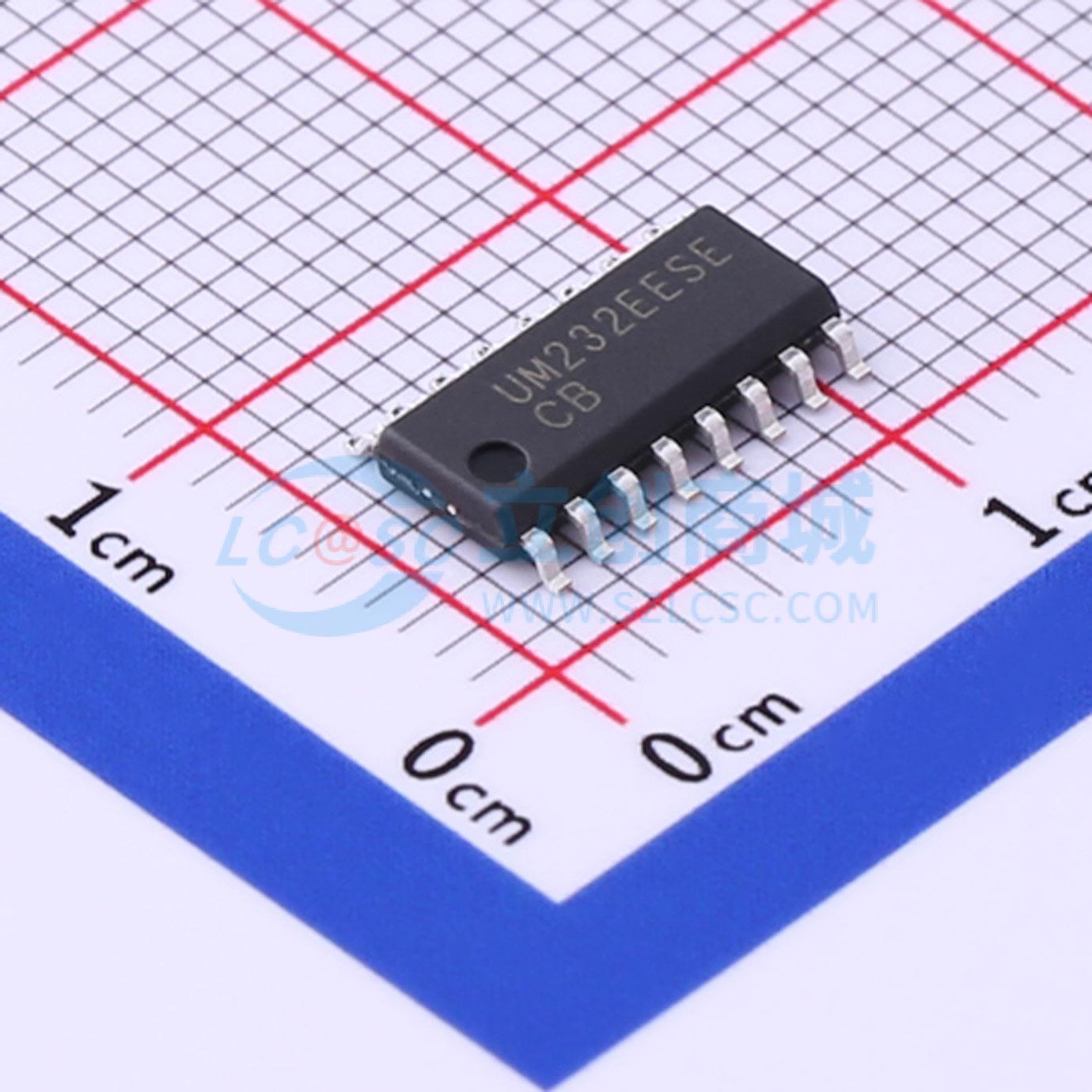

温馨提醒：图片仅供参考，商品以实物为准

UM232EESE

高ESD保护、失效安全、单电源RS-232收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: UM232EExE系列是低功耗单电源RS-232接口。该设备包括两个线驱动器、两个线接收器和双电荷泵电路。
品牌名称: Union(英联)
商品型号: UM232EESE
商品编号: C510536
商品封装: SOP-16
包装方式: 编带
商品毛重: 0.332克(g)

商品参数

商品概述

UM232EExE 系列是低功耗单电源 RS-232 接口。该设备包括两个线路驱动器、两个线路接收器和双电荷泵电路。该设备符合 TIA/EIA-232 标准，并提供异步通信控制器与串行端口连接器之间的电气接口。片上电荷泵和四个小型外部电容器作为板载 DC 到 DC 转换器，允许芯片从单个 5V 电源工作，消除了对 ±10V 电源的需求，降低了成本和板空间。该设备在超过 250kbps 的数据信号速率下工作。驱动器的 slew rate 内部设置为小于 30V/μs，接收器具有内部噪声滤波功能，无需外部 slew rate 和滤波电容即可可靠运行。驱动器输入和接收器输出与 TTL 和 CMOS 兼容。UM232EExE 提供 16 引脚 DIP、SOP 和 TSSOP 封装，在商业和工业温度范围内工作。

这些设备的 ESD 耐受性已升级到超过 ±15kV，适用于人体模型和 IEC61000-4-2 空气放电方法，不会发生闩锁。该设备使用四个 0.1μF 电容器，减少了系统成本和板空间。

商品特性

±15kV人体模型ESD保护用于RS-232总线引脚
单+5V电源
低功耗，ICC最大15mA
最高工作速率250kbps
接收器噪声滤波锁存性能超过200mA
笔记本电脑和掌上电脑
电池供电设备
手持设备
POS终端

应用领域

笔记本电脑和掌上型计算机
电池供电设备
手持设备
POS终端机

数据手册PDF

放大查看下载PDF

优惠活动

9.3折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	RS232芯片
	类型	收发器
	驱动器数	2
	接收器数	2
	数据速率	250Kbps

	属性	参数值
	工作电压	4.5V~5.5V
	静电保护	±15kV
	有无电荷泵	有
	工作温度	-40℃~+85℃
	静态电流	10mA
