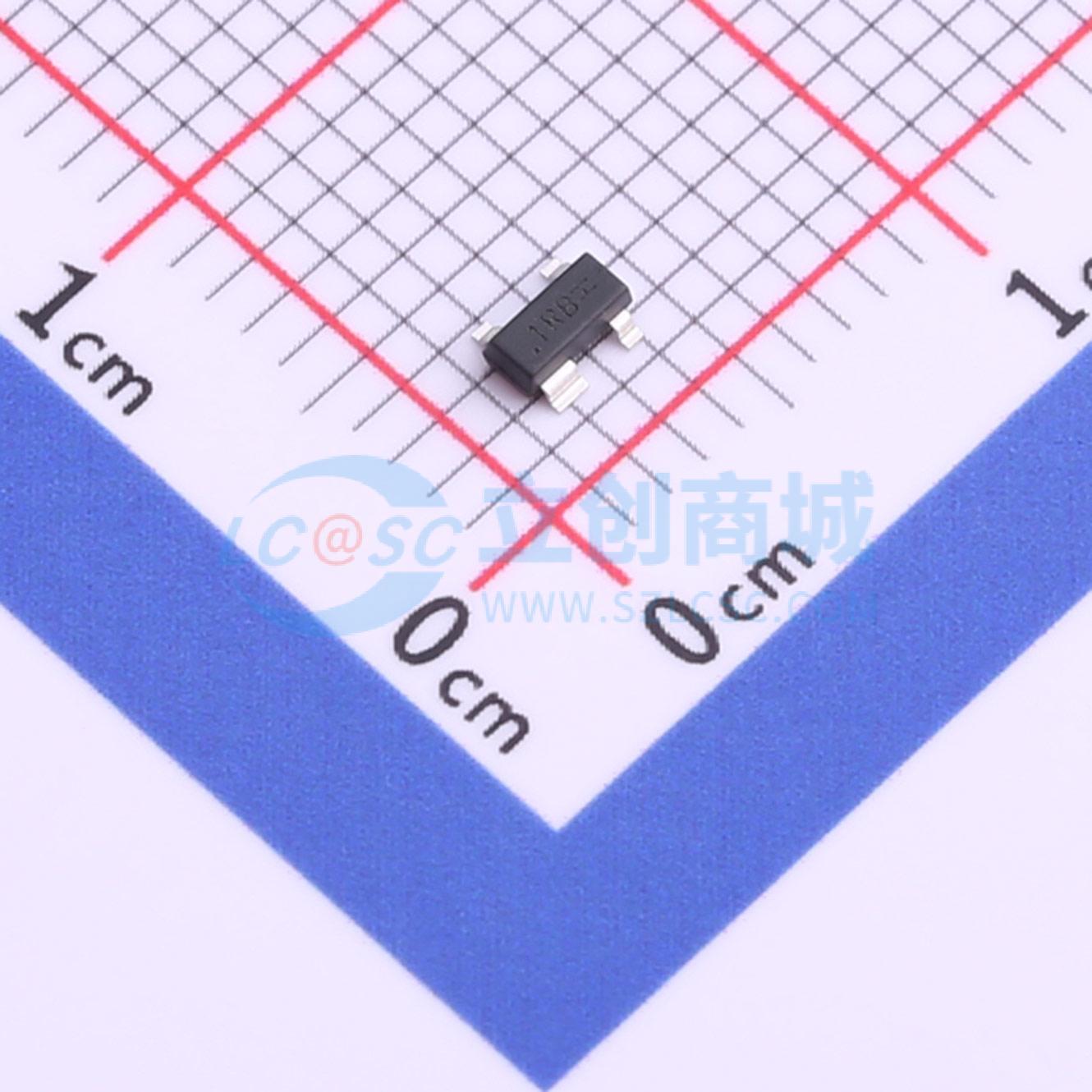

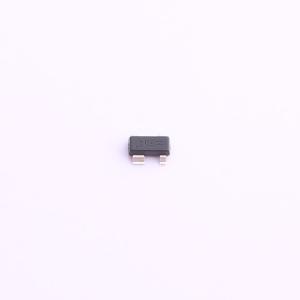

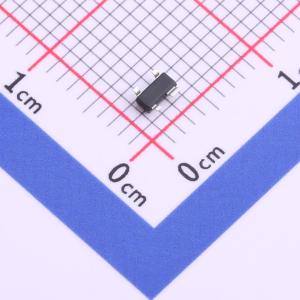

UM821RBE

具备长手动复位建立时间的微处理器复位电路

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: UM807/821/822 是低功耗微处理器（μP）监控电路，用于监控 μP 和数字系统中的电源。当与 5V 或 3V 供电电路配合使用时，它们通过省去外部元件和调节环节，实现了出色的电路可靠性和低成本。UM807/821/822 还提供了具有长建立时间的消抖手动复位输入
品牌名称: Union(英联)
商品型号: UM821RBE
商品编号: C510543
商品封装: SOT-143
包装方式: 编带
商品毛重: 0.047克(g)

商品参数

商品概述

UM807/821/822 是低功耗微处理器 (μP) 监控电路，用于监控 μP 和数字系统中的电源。当与 5V 或 3V 供电电路配合使用时，它们通过省去外部元件和调整环节，实现了出色的电路可靠性和低成本。UM807/821/822 还提供具有长建立时间的消抖手动复位输入。在所有器件中，当 VCC 电源电压降至指定阈值以下时，复位输出置位。在 VCC 升至复位阈值以上后，复位输出在复位超时时间（典型值为 240ms）内保持置位。当手动复位输入在固定的建立超时时间内保持低电平时，复位输出会在复位超时时间（最小值为 140ms）内产生单触发脉冲。这些器件会忽略小于固定建立超时时间的手动复位转换。 UM807 具有漏极开路输出的低电平有效复位信号，UM821 具有推挽输出的低电平有效复位信号，UM822 具有推挽输出的高电平有效复位信号。这些采用小型 SOT143 封装的器件，在扩展温度范围（-40°C 至 +85°C）内性能完全有保障。

商品特性

无需外部元件
具备 VCC 瞬态抗扰性
保证在 VCC = 1.0V 时逻辑输出正确
精确监控 3.0V、3.3V 和 5.0V 电源的 VCC
2μA 电源电流
最小上电复位脉冲宽度为 140ms
提供 3 种手动复位建立时间 (tMR) 可选：A: 10.08s；B: 6.72s；C: 1.68s
提供 3 种输出配置：漏极开路低电平有效复位输出 (UM807)；推挽低电平有效复位输出 (UM821)；推挽高电平有效复位输出 (UM822)
4 引脚 SOT143 封装
宽工作温度范围：-40°C 至 +85°C

应用领域

机顶盒
消费电子产品
DVD 播放器
电缆/DSL 调制解调器
MP3 播放器
工业设备
汽车
医疗设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电源监控器
	输出类型	推挽
	工作电压	2.63V
	复位有效电平	低电平有效
	阈值电压	2.63V

	属性	参数值
	受监控电压数	1
	手动复位	有
	看门狗定时器	无
	复位超时	240ms
	工作温度	-40℃~+85℃@(Ta)
	静态电流(Iq)	2uA
