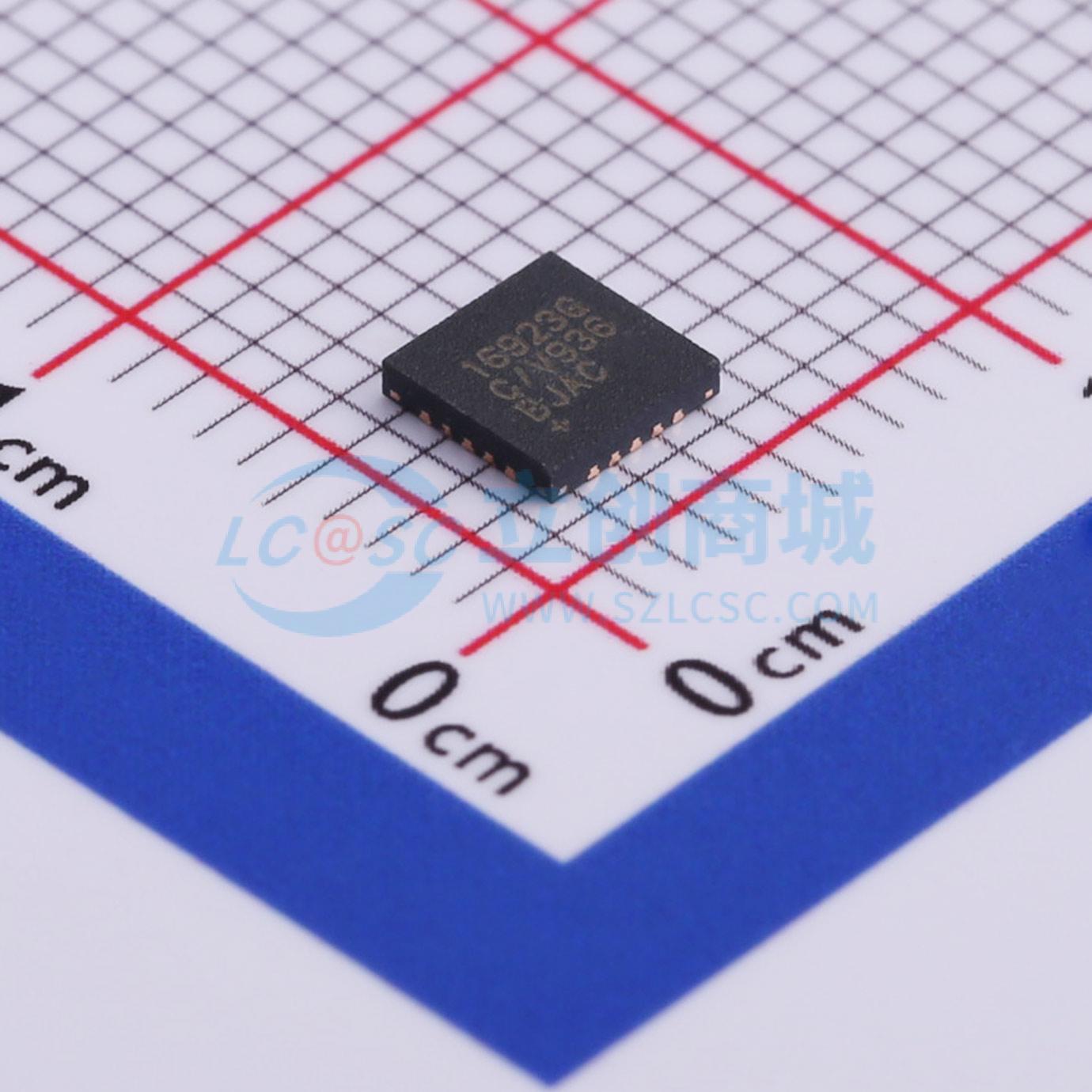

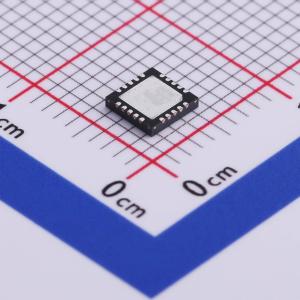

温馨提醒：图片仅供参考，商品以实物为准

MAX16923GTPC/V+

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 汽车应用4通道输出显示屏电源方案，带看门狗、业界首款汽车级PMIC，适用于汽车显示应用
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX16923GTPC/V+
商品编号: C510547
商品封装: TQFN-20(4x4)
包装方式: 管装
商品毛重: 0.096克(g)

商品参数

参数完善中

商品概述

MAX16923是一款4通道电源管理IC，旨在为现代汽车TFT显示屏的主要电源轨供电。MAX16923与MAX20069 TFT电源和LED背光驱动器相结合，为所有汽车显示屏电源需求提供了双芯片解决方案。 MAX16923集成了一个高压降压转换器，可将电池电压转换为5V或3.3V的中间电源轨。此外，一个高压、始终开启、低静态电流的线性稳压器可提供3.3V的电源。低压部分由一个完全集成的DC/DC转换器和一个由中间电源轨供电的LDO组成。该部分的输出功率有多种低压组合可供选择。此外，一个集成的看门狗定时器可防止代码失控。单个START控制引脚可启动启动序列，从而简化了设备控制。MAX16923的外部pMOSFET控制模块可将电池电压切换至下游设备，如背光升压转换器。 MAX16923采用TQFN封装，工作温度范围为-40°C至105°C。

商品特性

高度集成
基于汽车电池的完整显示屏电源解决方案
一个2.1A高压降压转换器（5V或3.3V）
一个100mA高压低静态电流线性稳压器（3.3V）
一个1.6A低压降压转换器（3.3V、1.8V、1.2V或1.1V）
一个低压线性稳压器（3.3V、1.8V、1.5V或1.0V）
电源正常输出
集成看门狗定时器
性能稳定且电磁干扰低
可编程开关频率
内部扩频振荡器
转换斜率控制
热关断保护
紧凑的4mm x 4mm TQFN20封装

应用领域

信息娱乐显示屏
中央信息显示屏
仪表盘
