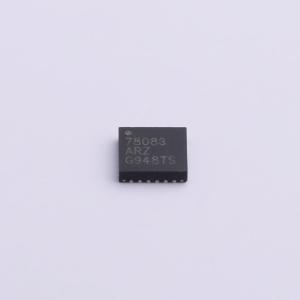

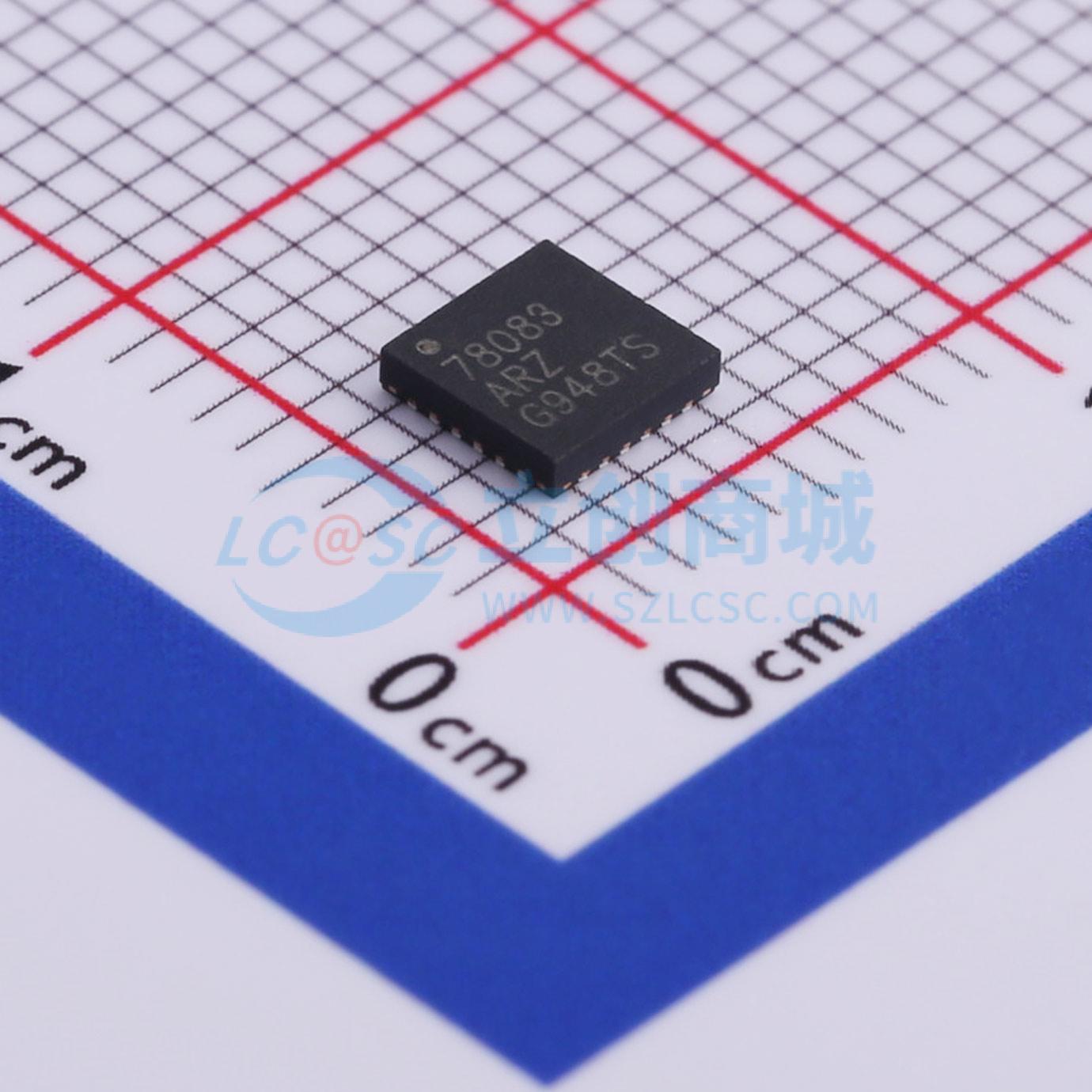

温馨提醒：图片仅供参考，商品以实物为准

ISL78083ARZ-T7A

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: RENESAS(瑞萨)/IDT
商品型号: ISL78083ARZ-T7A
商品编号: C510545
商品封装: SCQFN-24(4x4)
包装方式: 编带
商品毛重: 0.076克(g)

商品参数

参数完善中

商品概述

ISL78083 是一款多功能多路电源IC，由一个主高压同步降压稳压器、两个次级低压同步降压稳压器和一个LDO稳压器组成。它还提供了四个过压和欠压监测器、三个电源良好指示器以及一个复位输出/故障指示器。为了限制共因故障，ISL78083 包含了一个独立于稳压器参考的用于过压/欠压监测器的第二参考。

ISL78083 适用于高密度电源应用，需要很少的外部元件并占用极小的板空间。它提供了一整套通过内部一次性可编程（OTP）存储器配置的功能集。几乎所有设备选项，如每个输出电压选择、电源时序和过压/欠压阈值都是内部配置的，不需要外部元件进行选择。稳压器还提供了内部补偿。降压稳压器是同步的，以实现高效率，并能够在要求高温环境的恶劣环境中运行。

ISL78083 采用4mmx4mm 24引脚阶梯切割QFN（SCQFN）封装，带有外露垫片以提高散热性能。该产品符合AEC-Q100 Grade 1标准，工作环境温度范围为-40℃至125℃，电气规格覆盖结温范围为-40℃至150℃。

商品特性

VIN 工作范围：4.0V 至 42V
启动范围：4.5V 至 42V
固定开关频率：2.2MHz，可选伪随机扩频
三个带内部补偿的同步降压转换器和一个 LDO
- 降压1输出范围：3.3V 至 5.05V
- 降压2输出范围：1.0V 至 3.3V
- 降压3输出范围：1.0V 至 3.3V
- LDO4输出范围：2.8V 至 3.4V
输出欠压/过压阈值，OTP：±4%，±6%，±8%，±12%
OTP 上电/下电顺序和延迟
降压2、降压3和LDO4可选输出放电
关断状态下VIN输入电流：<1μA（典型值）
保护特性
- 输入电压UVLO
- 输出过压/欠压
- 降压转换器正负电流限制
- 内部和输出LDO过流保护
- 故障安全控制器
- OTP寄存器CRC校验
- OTP故障响应（打嗝或锁存关断）

应用领域

后视和环视HD汽车摄像头
驾驶员监控摄像头
HD行车记录仪
