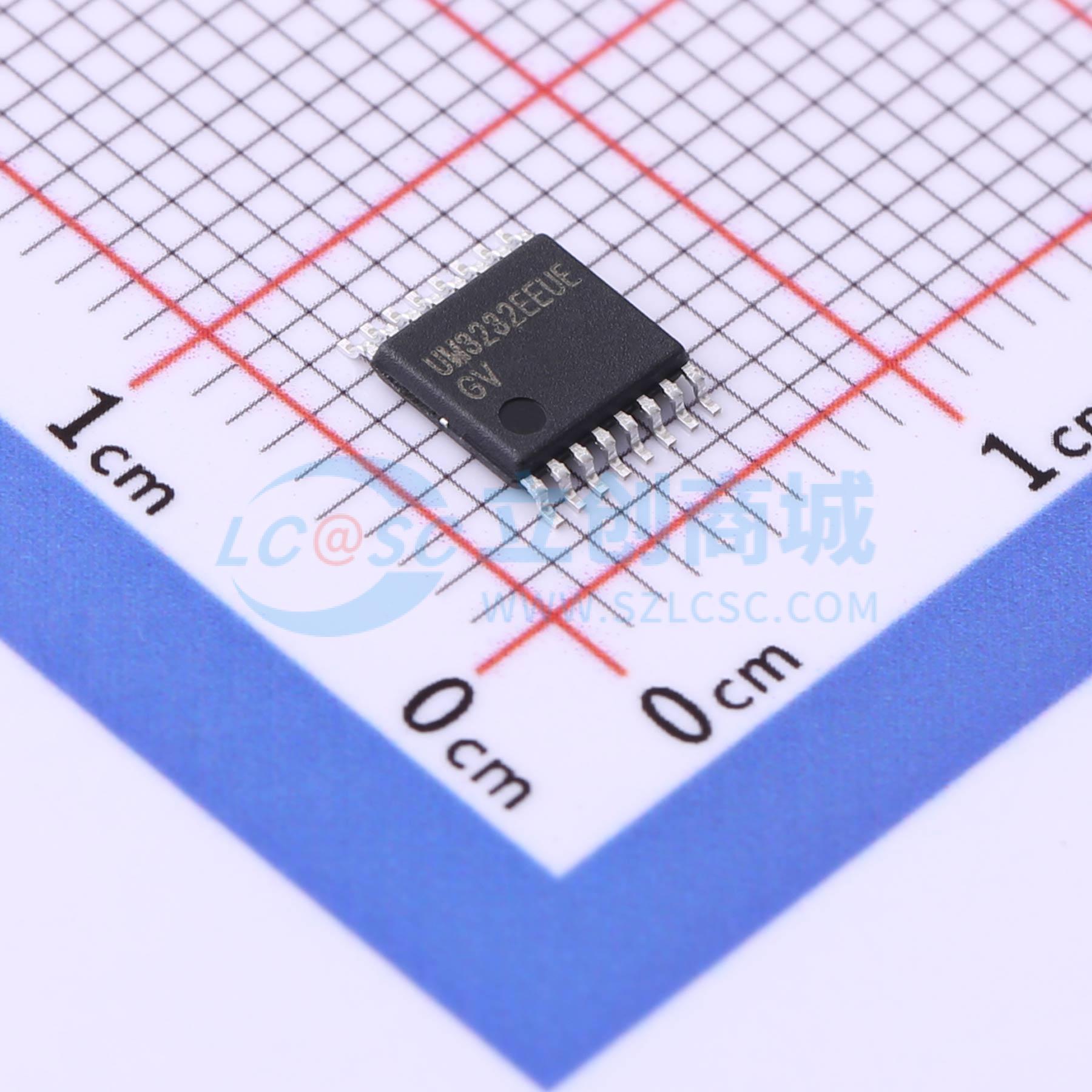

UM3232EEUE

UM3221E/UM3222E/UM3232E系列是3.3V供电的RS - 232收发器，适用于便携式或手持设备应用。UM3221E有一个驱动器/一个接收器，而UM3222E/UM3232E有两个驱动器/两个接收器。该器件具有低功耗、高数据速率能力和增强的ESD保护特性。所有发射器输出和接收器输入的ESD额定值在人体模式和IEC61000 - 4 - 2空气放电方式下均为±15kV，在IEC61000 - 4 - 2接触放电方式下超过±8kV。逻辑I/O引脚在人体模式下的保护等级为±2kV。 小尺寸、薄型封装以及使用小容量0.1μF电容也确保了节省电路板空间。在最坏负载条件下，数据速率保证大于250kbps。该系列产品完全兼容仅3.3V系统、1.8V和3.3V混合系统、3.3V和5.0V混合系统以及仅5.0V系统。 UM3221E/UM3222E具有低功耗关断模式，在此模式下，器件的驱动器输出和电荷泵将被禁用。关断期间，电源电流降至小于1μA，这降低了电池供电的便携式系统或其他低功耗系统的功耗。UM3221E/UM3222E的接收器在关断模式下仍保持工作状态，允许监测外部信号。 UM3221E/UM3222E和UM3232E分别在引脚、封装和功能上与行业标准MAX242和MAX232兼容。

• 在+3.0V至+5.5V电源供电下符合真正的EIA/TIA - 232 - F标准
• 在低至2.7V的电源电压下符合EIA/TIA - 562的±3.7V电平标准
• 增强的ESD规格：±15kV人体模式、±15kV IEC61000 - 4 - 2空气放电模式、±8kV IEC61000 - 4 - 2接触放电模式
• 1μA低功耗关断（UM3221E/UM3222E）
• 最小传输速率250kbps
• 保证最大压摆率为30V/μs
• 闩锁性能超过200mA
• 热插拔和故障保护
• 在VCC = 3.3V时，I/O逻辑与1.8V逻辑兼容

• 工业自动化设备
• 电池供电设备
• 手持设备
• 销售点终端
