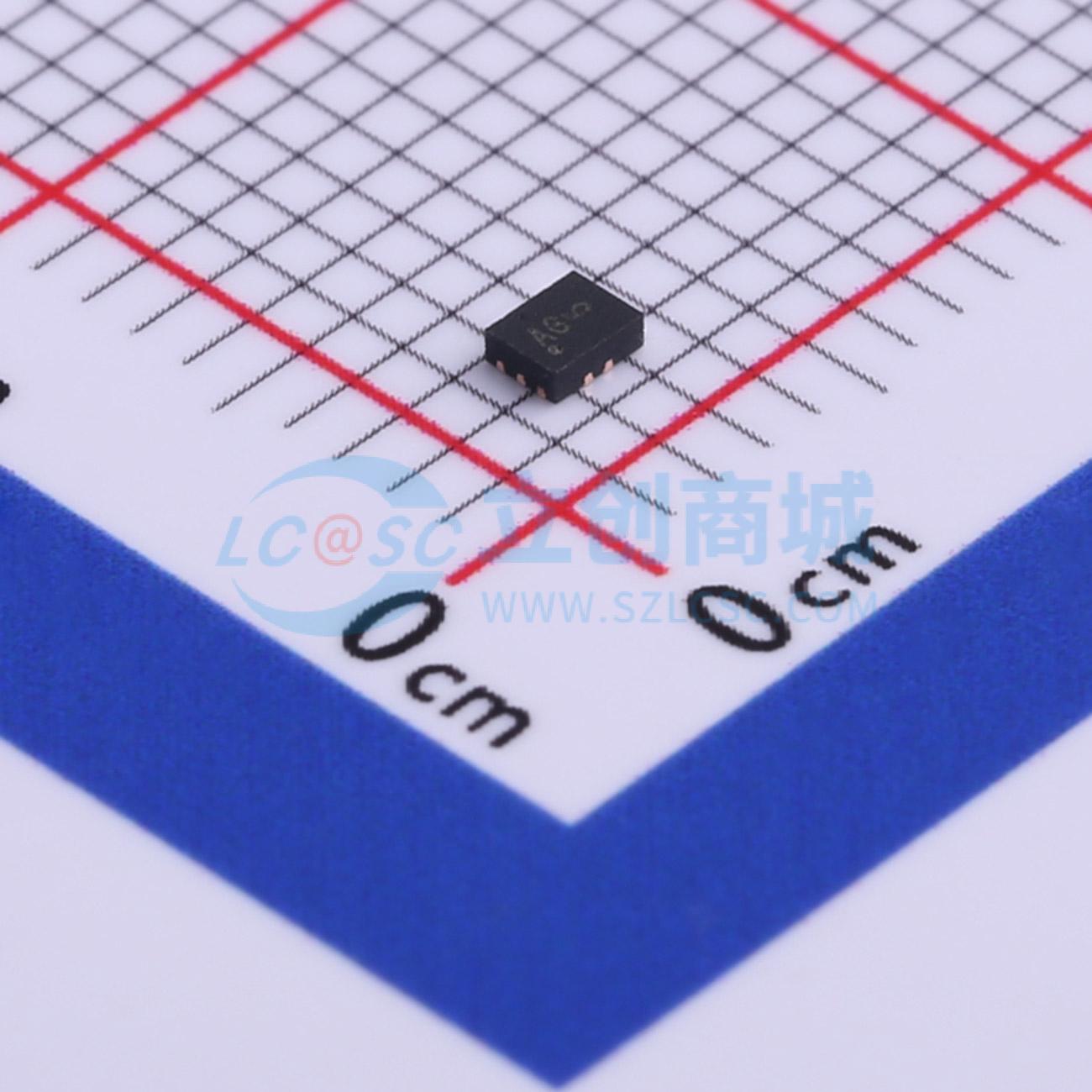

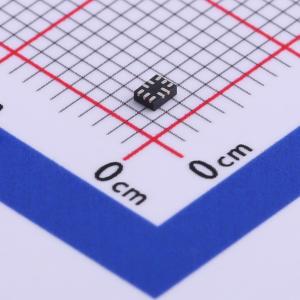

温馨提醒：图片仅供参考，商品以实物为准

UM4717Q

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: UM4717/UM4717Q 是低压、低导通电阻（R_ON）的双单刀双掷（SPDT）模拟开关，采用 +1.8V 至 +5.5V 单电源供电。该器件专为 USB 1.1/2.0 和音频切换应用而设计。UM4717 的特点是具备两个导通电阻 R_ON（最大值）为 4.5Ω 的 SPDT 开关，平坦度为 1.2Ω，通道间匹配度为 0.6Ω；而 UM4717Q 则具备两个导通电阻 R_ON（最大值）为 6Ω 的 SPDT 开关，平坦度为 1.8Ω，通道间匹配度为 0.6Ω
品牌名称: Union(英联)
商品型号: UM4717Q
商品编号: C510533
商品封装: QFN-10(1.8x1.4)
包装方式: 编带
商品毛重: 0.04克(g)

商品参数

商品概述

UM4717/UM4717Q 是低压、低导通电阻（R_ON）的双单刀双掷（SPDT）模拟开关，可在 +1.8V 至 +5.5V 单电源下工作。该器件专为 USB 1.1/2.0 和音频切换应用而设计。 UM4717 具有两个导通电阻 R_ON（最大值）为 4.5Ω 的单刀双掷开关，平坦度为 1.2Ω，通道间匹配度为 0.3Ω；而 UM4717Q 具有两个导通电阻 R_ON（最大值）为 6Ω 的单刀双掷开关，平坦度为 1.8Ω，通道间匹配度为 0.6Ω。该开关提供先断后通切换（1ns），在 +2.7V 时，导通时间 t_ON < 80ns，关断时间 t_OFF < 40ns。数字逻辑输入在 +2.7V 至 +3.6V 电源下与 +1.8V 逻辑兼容。 UM4717 采用芯片级封装（CSP），仅占 1.90mm×1.40mm 的面积，具有 4×3 的凸点阵列，凸点间距为 0.50mm。UM4717Q 采用 1.80mm×1.40mm 的 QFN10 封装，两者均显著减小了所需的 PCB 板面积。

商品特性

2ns（最大值）差分偏斜
-3dB 带宽：300MHz
低导通通道电容 15pF
单电源 +1.8V 至 +5.5V 工作
+3V 电源下典型导通电阻 R_ON（最大值）：4.5Ω（UM4717），6Ω（UM4717Q）
轨到轨信号处理
高关断隔离度：-50dB（10MHz）
低串扰：-70dB（10MHz）
低失真：0.03%
+1.8V CMOS 逻辑兼容，+25℃ 时漏电流 <0.5nA

应用领域

USB 1.1/2.0 信号切换电路
电池供电设备
音频/视频信号路由
耳机切换
低压数据采集系统
采样保持电路
手机
个人数字助理（PDA）

数据手册PDF

放大查看下载PDF

优惠活动

9.5折

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	2
	工作电压	1.8V~5.5V
	导通时间(ton)	100ns

	属性	参数值
	导通电阻(Ron)	6Ω
	关闭时间(toff)	50ns
	工作温度	-40℃~+85℃
	导通电容(Con)	15pF
	带宽	300MHz
