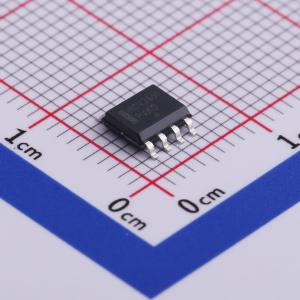

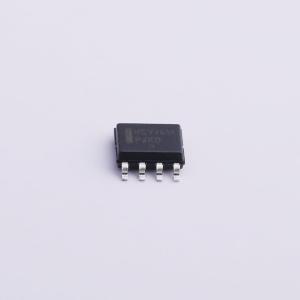

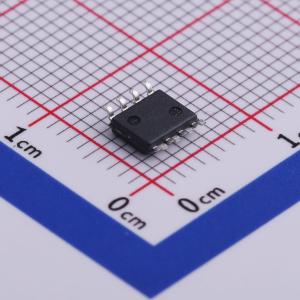

NCV7691D10R2G
汽车LED灯电流控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 用于汽车 LED 灯的电流控制器
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCV7691D10R2G
- 商品编号
- C509081
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.103克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 4.5V~18V | |
| 开关频率 | - | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 特性 | 过温保护(OTP)；过压保护(OVP)；短路保护(SCP) | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+150℃ | |
| 开关管(内置/外置) | 外置 |
商品概述
NCV7691 是一种使用外部NPN双极型器件与反馈电阻相结合来调节电流以驱动LED的设备。该设备的目标应用是汽车尾部组合灯。单个驱动器为用户提供了从单通道添加到多通道系统的灵活性。通过PWM输入引脚提供专用的调光功能。当检测到开路或短路时，个别驱动器将关闭。
通过在双极晶体管串联一个外部电阻可以轻松编程LED亮度级别。使用电阻使用户能够在广泛的电流范围内灵活使用该设备。单个NCV7691设备可以操作多串LED。
过电压条件下设置回退功率限制可减少驱动电流。该设备采用SOIC8封装。
特性包括：
- 用于LED串驱动的恒流输出
- 外部双极型器件实现宽电流范围灵活性（使用BCP56晶体管，可以同时驱动多串）
- 外部编程电流电阻
- 脉冲宽度调制（PWM）控制
- 负温度系数电流控制选项
- 开路LED串诊断
- 短路LED串诊断
- 多LED串控制
- 过电压回退功率限制
- SOIC8封装
- AEC-Q100认证且具备PPAP能力
- 无铅设备
应用包括：
- 尾部组合灯（RCL）
- 日间行车灯（DRL）
- 雾灯
- 中央高位刹车灯（CHMSL）阵列
- 转向信号灯及其他外部调制应用
- 通用汽车线性恒流LED驱动器
应用领域
- 后组合灯（RCL）
- 日间行车灯（DRL）
- 雾灯
- 中央高位刹车灯（CHMSL）阵列
- 转向信号灯及其他外部调制应用
- 通用汽车线性电流LED驱动器
